Laut der Webseite soll man als (Kontinental-)Europäer über Ebay bestellen. Hier die Ebay-Links für die 24pin- und 28pin-"Fire"-Varianten:
24-Pin: https://www.ebay.de/itm/137010775839
28-Pin: https://www.ebay.de/itm/137016041772
Laut der Webseite soll man als (Kontinental-)Europäer über Ebay bestellen. Hier die Ebay-Links für die 24pin- und 28pin-"Fire"-Varianten:
24-Pin: https://www.ebay.de/itm/137010775839
28-Pin: https://www.ebay.de/itm/137016041772
Danke für die Links, die habe ich tatsächlich nicht gefunden. 15 Euro Versand sind nicht wenig, aber vielleicht auch nicht genug, um eine Sammelbestellung zu motivieren.
Moin,
hier ist die GitHub Seite dazu: https://github.com/piersfinlayson/one-rom/
Ich habe gerade nach gesehen, da sind auch KiCad Dateien enthalten.
Viele Grüße,
Olaf
Wenn's dazu Gerberfiles, Pick and Place und BOM Dateien gibt, wäre das ein tolles neues Projekt für mich.
Nachtrag: Scheint es zu geben:

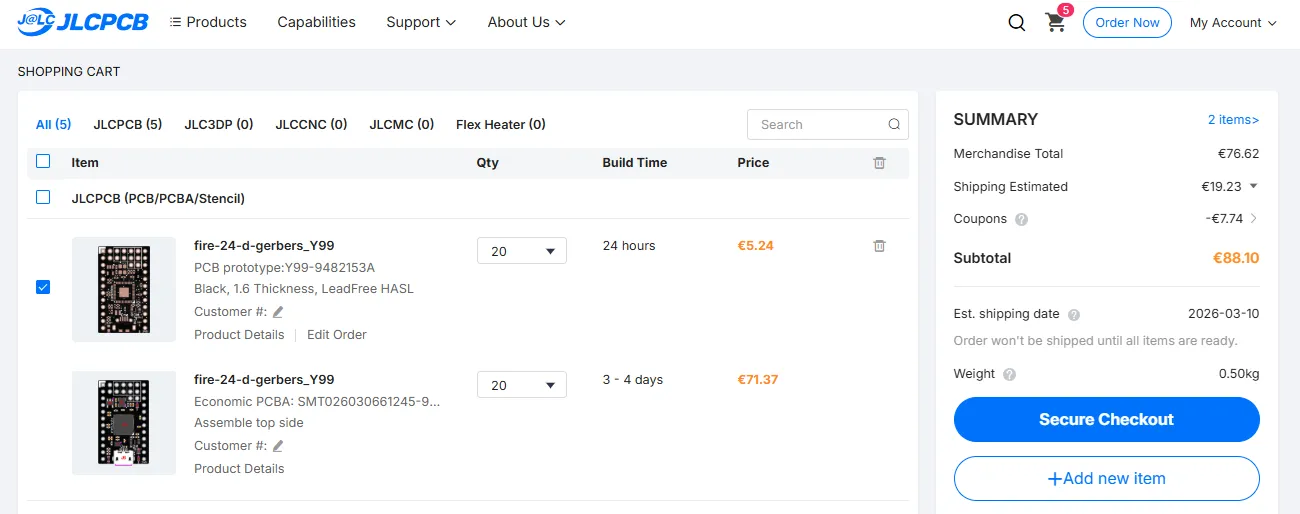

Mhh, der erste Versuch zeigt, dass es relativ günstig werden würde: 20 Module für 88,-€ macht Brutto ca. 100,-€.
Ein Modul kostet dann 5,- €. Da ist ja der Versand teurer als das Modul
AHHH, die Steckerleisten kämen noch dazu - also noch ein Euro mehr.
Allerding fehlt hier noch ein Bauteil, das müsste ich noch schauen was da genau schiefgelaufen ist.

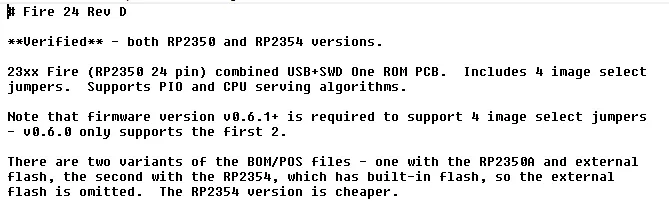

Das fehlende Bauteil hat sich erledigt. Ich habe die RP2354 Version gewählt, die hat ein eingebautes flash ROM.

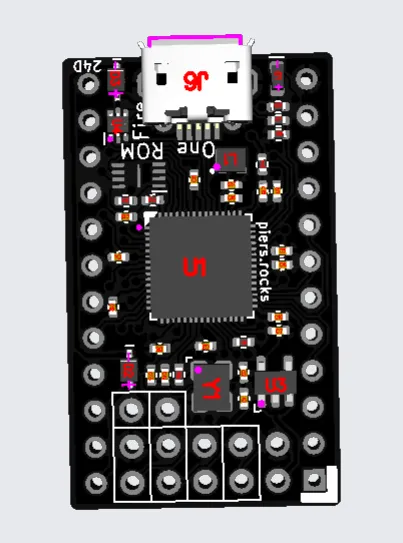

Die fire-24-d ist eine der stabilen und häufig gebauten Revisionen der 24-Pin-Boards.
👉 Vorteil:
schnelle Reaktion auf Adressbus-Zugriffe → wichtig für Retro-Computer.
Das Board emuliert praktisch alle klassischen 24-Pin ROMs.
| Typ | Größe |
|---|---|
| 2704 | 512 B |
| 2708 | 1 KB |
| 2716 | 2 KB |
| 2732 | 4 KB |
| Typ | Größe |
|---|---|
| 2316 | 2 KB |
| 2332 | 4 KB |
| 2364 | 8 KB |
Diese sind die häufigsten in Commodore-Geräten.

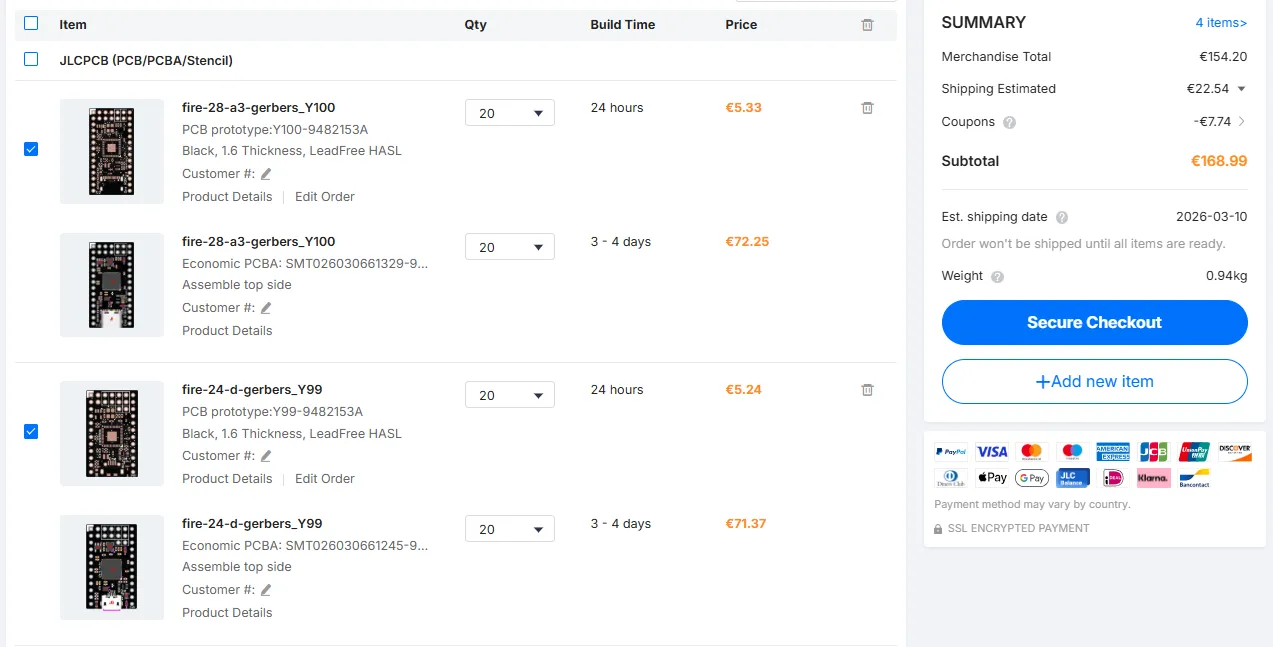

Die 28-Pin Version ist fast zum selben Preis zu bekommen
fire-28-a3 hat ein paar Vorteile:
Typische ersetzte Chips:
| EPROM | Größe |
|---|---|
| 2764 | 8 KB |
| 27128 | 16 KB |
| 27256 | 32 KB |
| 27512 | 64 KB |
Ein OneROM kann zum Teil auch mehre ROMs ersetzen die zusätzlichen ChipSelect-Leitungen müssen dann über Kabel zwischen Sockel und Pin-Header hergestellt werden.
Das ganze verwundert mich.
Sehe ich das richtig, daß da ein Microcontroller nur als ROM-Ersatz verwendet wird?
Oder kann das Ding irgendwas, wofür ein Microcontroller tatsächlich erforderlich ist?
Ansonsten stellt sich für mich die Frage... Was soll das?
Sehe ich das richtig, daß da ein Microcontroller nur als ROM-Ersatz verwendet wird?
Oder kann das Ding irgendwas, wofür ein Microcontroller tatsächlich erforderlich ist?
Ansonsten stellt sich für mich die Frage... Was soll das?
Naja, Du kannst Dir ja die Videos ansehen, da erklärt er, was er damit macht. Ich würde die Dinger im Wesentlichen als EPROM-Emulatoren einsetzen, so dass ich über USB schnell eine neue Firmware in einen Rechner schieben und diese direkt ausprobieren kann, ohne das EPROM ausbauen und neu programmieren zu müssen.
Das ganze verwundert mich.
Sehe ich das richtig, daß da ein Microcontroller nur als ROM-Ersatz verwendet wird?
Oder kann das Ding irgendwas, wofür ein Microcontroller tatsächlich erforderlich ist?
Ansonsten stellt sich für mich die Frage... Was soll das?
Du hast recht:
Der Microcontroller ersetzt tatsächlich „nur“ ein ROM.
Aber er bietet zusätzlich:
Deshalb ist das für Retro-Reparaturen und Entwicklung ziemlich praktisch.
OK, wenn das als EPROM-Emulator einsetzbar ist, ist das natürlich was anderes.
Und Daten über USB reinschieben hat natürlich auch was.
Bisher habe ich nur einen EPROM-Emulator für den Parallel-Port mit DOS-Software.
Jungs,
unser Hobby wird immer besser! Die Ergänzungen zu den ganzen alten Kisten, die wir versuchen, am Leben zu erhalten, ist einfach TRAUMHAFT!
OK, wenn das als EPROM-Emulator einsetzbar ist, ist das natürlich was anderes.
Und Daten über USB reinschieben hat natürlich auch was.
Bisher habe ich nur einen EPROM-Emulator für den Parallel-Port mit DOS-Software.
Es ist einfach so, das RAM bis auf wenige Ausnahmen nur noch in 3.3V oder weniger verfügbar ist das gleiche gilt für parallele Flashbausteine und das ganze in für Vintage Computer viel zu großen Größenordnungen.
Microcontroller wie der RP2350 haben jede Menge RAM integriert und Flash entweder per SPI extern oder im package. Auf Grund der hohen Nachfrage ist der RP2340 in der aktuellen Maske auf den meisten Pins TTL kompatibel. In Stückzahlen kostet so ROM-Ersatz (Platine und Chip und Hühnerfutter montiert, THT separat) 1-2€ (vergleichbar mit einem AliExpress RP2350 clone). Durch die PIO Einheiten lassen sich asynchrone Businterfaces extrem leicht und vor allem zuverlässig bedienen.
Es ist quasi ein KFF statt in Modul im Chip Formfaktor wobei die Ice Version einen STM32 Microcontroller wie das KFF benutzt und die Fire version einen RP2350.
Da es sich um Software defined RAM oder ROM handelt sind natürlich auch einige Dinge möglich, die man mit klassischen Bauteilen nur auf großen teuren Platinen umsetzen kann.
Also ich würde zwei 24 Pin Module und zwei 28 Pin Module nehmen.
Wenn hinterher noch genug da sind, auch drei pro Stück.
Für ein 24er und ein 28er habe ich schon Anwendungen, bei der sie in dem Rechner bleiben.
OK - Wer von euch braucht denn wie viele der Module?
- One ROM Fire, 24 Pin (2704, 2708, 2716, 2732, 2316, 2332, 2364)
- One ROM Fire, 28 Pin (2764, 27128, 27256, 27512, 23128, 23256, 23512, 231024)
Vorsicht es gibt nicht diese beiden Varianten! Es gibt sehr viele mehr.
Es gibt erstmal 2 MCU Varianten Fire und Ice.
Fire 🔥
Angetrieben von einem RP2350-Mikrocontroller. Die leistungsstärkste Version von One ROM. Derzeit in 24- und 28-Pin-Versionen erhältlich.
Ice ❄️
Angetrieben von einem STM32F4*-Mikrocontroller. Alle Kernfunktionen wie mehrere ROM-Images, dynamischer Image-Wechsel und das Ersetzen mehrerer ROMs durch ein einziges One ROM werden unterstützt. Verfügt nur über einen einzigen CPU-Kern und kann daher weniger erweiterte Laufzeitfunktionen als Fire unterstützen. Nur 24-Pin-Version.
(*) Ice kann mit vielen verschiedenen Modellen des STM32F4-Mikrocontrollers gebaut werden, die unterschiedliche Flash-Größen, Leistungsniveaus und Kosten bieten.
Dann gibt es noch Varianten mit und ohne USB, so wie verschiedene USB Buchsen.
Für 24 Pins scheint das die aktuellste Variante zu sein:
Für 28 Pins scheint es mir Sinn zu machen die Verifikation abzuwarten:
Oh! Prima Sache!
Ich wäre an 4 + 4 interessiert.
Wenn es am Ende darum geht, eine gewisse Menge zu erreichen, die es günstiger macht, auch gerne noch ein paar mehr...
Für mich bitte auch je 2 Stück mit USB.
OK - Wer von euch braucht denn wie viele der Module?
One ROM Fire, 24 Pin (2704, 2708, 2716, 2732, 2316, 2332, 2364)
One ROM Fire, 28 Pin (2764, 27128, 27256, 27512, 23128, 23256, 23512, 231024)
Ich würde auch jeweils 3 Stk. abnehmen, wenn das die Sammelbestellung hergibt
Dann schließe ich mich mal mit je 2 Stück an.
Display MoreOK - Wer von euch braucht denn wie viele der Module?
- One ROM Fire, 24 Pin (2704, 2708, 2716, 2732, 2316, 2332, 2364)
- One ROM Fire, 28 Pin (2764, 27128, 27256, 27512, 23128, 23256, 23512, 231024)
Vorsicht es gibt nicht diese beiden Varianten! Es gibt sehr viele mehr.
Es gibt erstmal 2 MCU Varianten Fire und Ice.Fire 🔥
Angetrieben von einem RP2350-Mikrocontroller. Die leistungsstärkste Version von One ROM. Derzeit in 24- und 28-Pin-Versionen erhältlich.
Ice ❄️
Angetrieben von einem STM32F4*-Mikrocontroller. Alle Kernfunktionen wie mehrere ROM-Images, dynamischer Image-Wechsel und das Ersetzen mehrerer ROMs durch ein einziges One ROM werden unterstützt. Verfügt nur über einen einzigen CPU-Kern und kann daher weniger erweiterte Laufzeitfunktionen als Fire unterstützen. Nur 24-Pin-Version.
(*) Ice kann mit vielen verschiedenen Modellen des STM32F4-Mikrocontrollers gebaut werden, die unterschiedliche Flash-Größen, Leistungsniveaus und Kosten bieten.Dann gibt es noch Varianten mit und ohne USB, so wie verschiedene USB Buchsen.
Für 24 Pins scheint das die aktuellste Variante zu sein:
https://github.com/piersfinlayson…ified/fire-24-eFür 28 Pins scheint es mir Sinn zu machen die Verifikation abzuwarten:
https://github.com/piersfinlayson…ified/fire-28-b
Ja, ich weiß, aber wir wollen es erst einmal einfach halten. Deshalb die reduzierte Auswahl auf das Wesentliche
Für mich bitte 2x die 28pin Variante.
Ich würde gerne je zwei Stück nehmen.
Moin! Ich würde auch jeweils zwei nehmen wollen.
Ich wäre auch mit je zwei Stück mit dabei...
Wie wird denn da sichergestellt, daß keine 5V an die GPIOs kommen, bevor der PI gepowert ist? Oder läuft das nur, wenn USB verbunden ist?
Sonst ist der ja nicht 5V tolerant.
Interessiert wäre ich dann auch an ein paar.
