Exakt mein Gedanke. Daher frage ich mich, was da noch verkehrt sein kann? Ich hoffe auf so was wie eine Komponente in der Lese-Elektronik für Drive 0, die bei Drive 1 okay ist und austauschbar ist. Dann sollte der Fehler nicht mitwandern, und dann kann man das durch messen vermutlich rausfinden.

Ich habe dieser Tage nochmal meine beiden Laufwerke in der 8050 justiert, zumindest was die Drehzahl angeht. Das ist jetzt auch perfekt eingestellt.

Aber trotzdem macht Laufwerk 0 noch Probleme, speziell auf höheren Tracks. Ich habe sowohl Probleme mit Disketten, die Laufwerk 0 selber beschrieben hat, als auch solchen von Laufwerk 1. Letzteres kann ich nochmal überprüfen... Interessanterweise kann Laufwerk 1 aber die Diskette aus Laufwerk 0 fehlerfrei lesen. Aber Drive 0 bekommt bei der eigenen Diskette irgendwann Lesefehler bis zum Headbang. Die Frage ist nun: Woran kann es noch liegen? Ich kann mal die beiden Mechaniken quertauschen und schauen, ob der Fehler mitwandert, oder bleibt. Das würde Mechanik versus Elektronik ausschließen. Kann es an dejustiertem Kopf liegen? Bei der 1541 habe ich eine 1541Diag Cartridge, wo ich das sehr einfach justieren kann. Hier würde vermutlich nur der Weg übers Oszi gehen, oder? Und dann müsste ich eine Diskette von Laufwerk 1 verwenden, da das ja scheinbar mein "Goldstandard" ist. Originaldisketten habe ich ja keine...

Sonst noch Ideen?

Zitat von Toast_r

Grundsatzfrage:

Tatsächlich eine originalgetreue Replik, oder an die heutige Zeit angepasst?

Falls angepasst, wie stark?

Das optimale Board wäre das vom 8296. Das ist das, mit dem man die komplette Serie ab dem PET 2001 abdeckt.

Also ich denke originalgetreu wäre schön. Wie gesagt es wäre ja auch für Leute gedacht wo das Board beschädigt, die meisten ICs aber noch okay sind. Ich hätte jetzt eher auf das 320350/320351 getippt. Da es sowohl mit BASIC v2 als auch BASIC v4 läuft, und 32K unterstützt, sowie keinen CRTC hat, weil z.B. einige Demos genau darauf Wert legen, das KEIN CRTC verbaut ist. Man hat ja auch nicht wirklich Nachteile ohne CRTC? Naja gut, es sind dann halt "nur" 40 Spalten möglich, nehme ich an.

Ist aber Geschmackssache. Ich habe ja selber auch nur das 320351. Was kann das 8296 denn so?

Zitat von for(;;)

So, mittlerweile kann ich sagen, dass es über 12 Jahre her ist, dass ich die Platinen bei PCBCART habe herstellen lassen. Die Gerber-Daten habe ich leider nicht mehr. Ich habe aber noch ein paar Platinen übrig, die ich für "'nen Euro" pro Platine abgeben kann.

Ja ich würde zumindest eine nehmen wollen, damit ich ausprobieren kann ob der Cache für den Bit Shifter Interpreter funktioniert.

Oh ja, bitte for(;;) — wo finde ich die Gerbers?

Toast_r gibts eigentlich Gerber Dateien für das Board…? Habe ich jetzt gar nicht gesehen, nur den Schaltplan.

Zitat von Toast_r

Hmmm. 4K SRAM? Fällt mir gerade kein passender ein.

Gibt's wohl nicht...

Stattdessen 8K (6264) nehmen.

Davon braucht man auch nur eines, und kann beide Sockel damit versorgen.

Ja das wäre ja super.

Oh nice. Also könnte man vielleicht das SoftROM modifiziert mit 4K SRAMs betreiben...?

Der Interpreter unterstützt momentan aber eh nur eine RAM Erweiterung, nämlich die vom 8092 scheinbar. Aber wäre trotzdem mal interessant drüber nachzudenken.

Der Infocom Interpreter von Bit Shifter unterstützt Ramdisk Cache im Bereich 8000-FEFF. Darein fallen ja auch die Option ROMs. Kann man einen oder zwei 2K oder 4K SRAMs in die Sockel stecken...? Haben die nicht das gleiche Pinout wie EPROMs...? Habe jetzt noch nicht nachgeschaut, aber ich habe da so düster was im Kopf...

EDIT: Also Problem wäre vermutlich ob Read Enable sinnvoll angebunden ist...

So, Bit Shifter war so nett und hat mir einen gepatchten Interpreter geschickt, der in der Tat jetzt auch die 8050 (zumindest Drive 0) unterstützt. Damit kann ich jetzt Hibernated und andere Games spielen! Yay! Benötigt BASIC V4 und 32K RAM.

Tynemouth Software hat eine gute Übersicht, die das ROM Layout erklärt. Und ja, man benötigt in der Tat 5 ROMs statt 4.

Zitat von CBM_Ba

Interessant auch: Ein 2001 mit großer Tastatur, aber dennoch SW-Röhre.

Cooles Teil!

Technisch gesehen ist es ein 3016. Ich glaube der war immer mit großer Tastatur. Aber ja, die SW Röhre ist sehr nice.

Zitat von vossi

Zitat von root42

Zitat von fachat

Und den CRTC gibt es gar nicht mehr neu.

Das 320351 verwendet ja gar keinen CRTC, alles diskret. Es geht auch darum vielleicht beschädigte Boards ersetzen zu können, also wenn man z.B. die ICs fast alle noch hat.

*klugscheiss:

Diskret wäre mit Transistoren und ohne integrierte chips

🧐

Zitat von fachat

Und den CRTC gibt es gar nicht mehr neu.

Das 320351 verwendet ja gar keinen CRTC, alles diskret. Es geht auch darum vielleicht beschädigte Boards ersetzen zu können, also wenn man z.B. die ICs fast alle noch hat.

Zitat von Toast_r

Du braucht dazu 2532 und ein 2516/2716 EPROM.

Die Dateien finden sich bei Zimmers.

Ja, die Dateien sehe ich bei Zimmers. Aber ich frage mich gerade, welche genau. Meine Vermutung:

basic-4-b000.901465-19.bin

basic-4-c000.901465-20.bin

basic-4-d000.901465-21.bin

edit-4-n.901447-29.bin

kernal-4.901465-22.bin

Aber das wären dann 5 ROMs, wobei ich ja nur 4 in meinem Rechner habe...? Daher meine Frage. Es fliegen bei Zimmers so viele ROMs herum, dass ich nicht weiß, welche Kombi ich brauch und in welchen der Sockel die gehören.

Mein PET 3016 hat ja momentan BASIC v2. Das ist so weit relativ ausreichend, aber manche Programme, wie Bitshifters Infocom Interpreter, verlangen nach BASIC v4. Ja, ich könnte natürlich wieder meine ROM/RAM Expansion einstecken, aber da ich jetzt ja schon "echte" 32K DRAM habe, überlege ich ob ich nicht einfach auch die ROMs austausche, um auf v4 zu kommen.

Ja, ich bräuchte dann natürlich entweder einen original ROM-Satz, oder ein paar 27C16.

Ja, es gab/gibt natürlich das MiniPET von Rod Hull (https://www.thefuturewas8bit.com/minipet4080d.html), aber ich frage mich ob jemand mal das 320350/320351 Board reverse engineered hat, so dass man bei wirklich defekten PETs das zur Not neu aufbauen kann? Eine kurze Internetrecherche hat mich da auf nichts geführt. Für VC20, C64 und Co gibt es ja etliche Projekte. Aber gibt es das beim PET vielleicht auch?

Ich habe jetzt als Härtetest mal ~45 Minuten PETSCII Robots gespielt. Es läuft grundsolide. Macht echt Spaß! Die DRAMs scheinen fein zu sein. Ich werde trotzdem das Board nochmal ausbauen und reinigen. Eventuell auch die LM323 ersetzen -- aber vielleicht lasse ich es auch. Nichts reparieren, was nicht kaputt ist...?

🤨

Ja, ich denke das könnte gut sein. Ich werde die Sockel nochmal reinigen, und auch das ganze Board säubern sobald die Linearregler runter sind.

Er hat jetzt gut 15 Minuten ohne Crash das RAM getestet. So lang ging das mit der RAM/ROM Expansion nie gut. Weiß jemand auswendig welche Werte die drei Silberlinge haben?

Es ist ja immer wie verhext. Da habe ich das Board jetzt wieder eingebaut, um mal mit dem Oszi zu messen, nun läuft der RAM Test schon zum zweiten mal erfolgreich durch. Ich gebe dem noch ein paar Minuten, und schaue mal... Aber ich glaube ich werde auf jeden Fall mal die beiden LM323 durch Schaltregler ersetzen. Das macht doch einiges bei der Wärmeentwicklung aus. Und eventuell kann ich im Zuge dann auch mal die drei Elkos testen, ob die noch frisch sind.

Zitat von Enrico

Oder die "neuen" RAMs taugen nix, oder brauchen mehr Strom.

Miß doch mal wie das da aussieht.

Ja, das werde ich mal machen. Vielleicht sogar mit dem Oszi, und ganz langer Zeitscala, dann sehe ich vielleicht irgendwelche Einbrüche besser. Da sind natürlich auch drei kleine Elkos neben dem Kühlkörper der Linearregler. Vielleicht sind die auch ein wenig "ausgetrocknet"... Bei dieser ollen Möhre weiß man das alles ja nicht...

So, also das Upgrade ist durchgeführt. Die 32K RAM werden erkannt. Aber die Stabilität des Rechners hat sich VERSCHLECHTERT... Das Diag ROM zeigt für B & C ROM schwankende Checksummen, und beim RAM Test bleibt der Rechner mit Fehler nach wenigen Tests stehen. Was könnte das Problem sein? Doch die Stromversorgung? Soll ich mal die LM323 ersetzen durch meine EzSBC NoNoise PSU5?

PS: Sind alles E-Typen mit 200ns.

Zitat von fanhistorie

Zitat von root42

So, schaut mal, was hier eingetrudelt ist:

Guten Morgen

root42

Anhand der Bezeichnung E hast du 200ns Bausteine erworben,

Schau bitte alle Bausteine durch ob ggf auch H Typen mit 150ns dazwischen sind

Ich würde alle RAM Sockeln

Alles anzeigen

RAM ist eh gesockelt. Ich denke die RAMs sind alle gleich, da NOS von meinem Chiphändler...

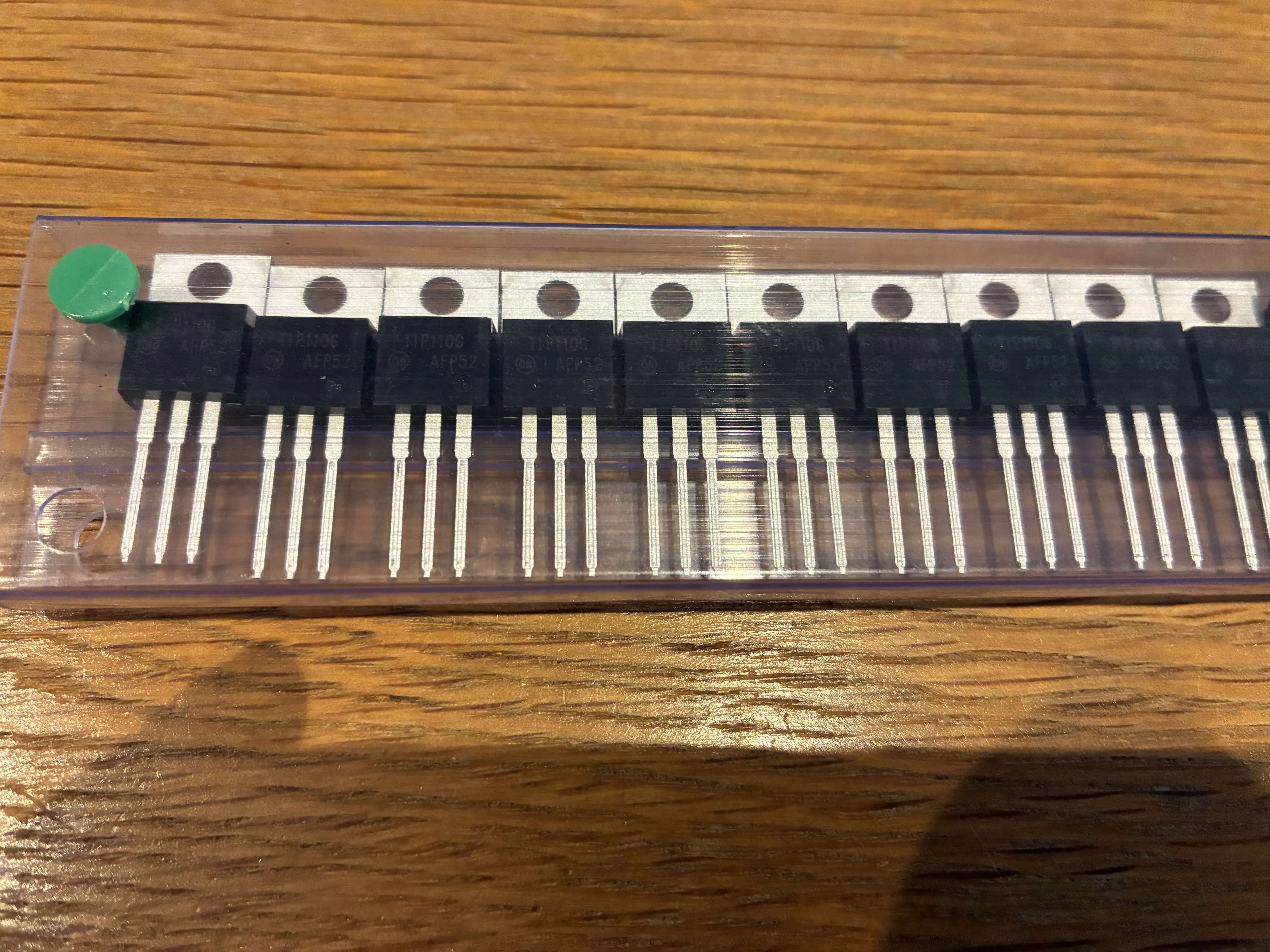

So, schaut mal, was hier eingetrudelt ist:

Zitat von CBM_Ba

Super wäre noch die Original Bedienungsanleitung zur Karte. Gabs wohl mal im F64, aber der Link ist tot.

Hast du den Link zur Hand? Dann könnte archive.org hilfreich sein.

Zitat von CBM_Ba

Hast du die 50 Stück aus eBay gekauft? Da wurde ich zähneknirschend überboten.

Ne, beim Chiphändler meines Vertrauens... Aber sollte ich welche übrig haben teile ich gerne.

Naja, ich habe noch Zeit zum überlegen. Die 4116 sind noch nicht da.

zitruskeks ich sehe den Thread gerade zum ersten mal. Hast du schon das DiagROM ausprobiert? Hast du ja glaube ich bei mir auf Mastodon schon gesehen. Das scheint mir echt nützlich zu sein.
