Auch mich hat @tuti und @morky glücklich gemacht.

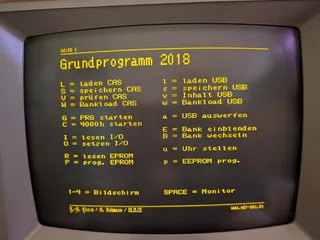

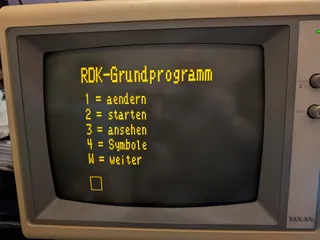

Hier mein NKC ....

Moin,

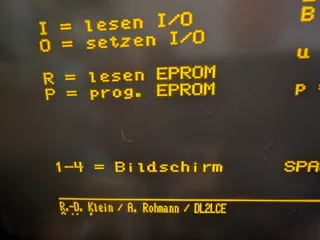

habe bei meinen neu gebauten NKC ein Zeilen Problem.

Zwei Zeilen die nach Oben gehören werden unten angezeigt.

Habe hier eine GDP64HS.

Vielleicht jemand eine Idee was es sein könnte ?

Mich hat das NKC Fiber auch gepackt. Wollte als Kind einen haben und es wurde ein ZX81.

So, habe den Atari gekauft.

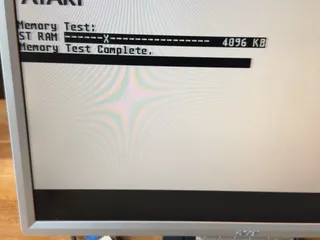

Der Speicher "SIMMs" habe ich nochmal eingesetzt. Läuft wieder ohne Fehler.

Leider ist die Tastatur verbogen in höhe der F10 Taste.

Wenn noch jemand ein Tastatur übrig hat, bitte melden !

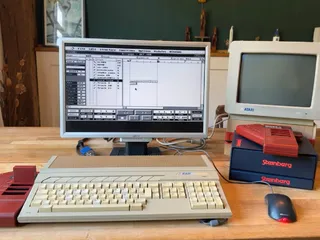

Ne, der Steinberg-Kram ist nicht dabei nur der 1040 STE mit Maus und VGA Adapter.

Moin und Hallo,

mit wurde ein 1040STE angeboten (Kleinanzeigen) und habe diese Bilder erhalten.

Was mir ein wenig komisch vorkommt, dass die F-Tasten einseitig runter hängen und wie ich es sehe hat der STE ein Speicher Problem.

Oder sehe ich das falsch ?

Der hat eine Preisvorstellung von 2500 Euro.....

Zitat von tintin

Beim Display geht die Hintergrundbeleuchtung nicht, kann man sowas austauschen oder muss das das ganze Display neu besorgt werden?

Wenn ich das richtig sehe hat der NEC keine Hintergrundbeleuchtung. Der NEC Multispeed HD hatte eine.

Im Netzteil alle Elko´s neu ? Spannung gemessen ? Alle Karten raus ?

Ich hatte hier schon einige Netzteile vom Apple IIe hier und alle hatten bis auf zwei die gleichen Elko´s in Keramik.

Aber in den 80er war ja sowieso alles anders

Der KEMET C901U222MYVDBA7317 ist auch ein Y Kondensator aus Keramik nach VDE.

Oder sehe ich das Falsch ?

Original sind da keine Folienkondensatoren drin.Schau mal hier ein Netzteil vom APPLE IIe.

https://de.farnell.com/kemet/c901u222myvdba7317/kondensator-2200pf-400vac-20-y5v/dp/2440194?gad_source=1&gclid=CjwKCAiA-vOsBhAAEiwAIWR0TfZu0OUfo1rVDwUE51AR-b6No6ehzrOc6rqrn_rEhyi1lqF4Le9kOhoC928QAvD_BwE&CMP=KNC-GDE-SHOPPING-PMAX-Catchall

Vielen Dank für die Info´s.

Dann fehlt mir noch die Datei "BRUN INSTAL" von der IBS-DISK.

Werde ich mir mal morgen anschauen.

Vielen Dank !

Jetzt bauche ich nur noch die Software dazu.

Hat jemand diese RAM Karte schonmal gesehen und kann mir sagen welcher Hersteller es ist/war.

Zitat von hubidrei

Da scheint jemand C3 und C4 gegen Kerkos getauscht zu haben, eigentlich gehören da Netzfilterkondensatoren RiFa oder andere zugelassene Folienkondensatoren rein.

C3 und C4 sind schon richtig so ! Da gehören keine Folienkondensatoren rein.

Das Set ist für 550 Euro weg gegangen

https://www.ebay.de/fdbk/feedback_profile/retrotick?filter=feedback_page%3ARECEIVED_AS_SELLER&q=235324999469&sort=TIME

Moin und Hallo,

HR 7533 ist angekommen und der 1084S-P1 läuft wieder !

Konnte ich nicht bei Kleinanzeigen stehen lassen .....

Ich brauchte mal wieder einen Drucker mit Centronics Schnittstelle.

Es ist doch überraschend das eine Originalverpackte Patrone nach 20 Jahren noch funktioniert .

Ja, schau mal hier #20.537

Ha, dann weiß ich ja wer der zweite Bieter war !

Soll wohl der sein HR7533.

Diode ist ok.

Nein, ist noch der Originale DST.

Moin,

Ja, 10uF 160V. Der DU508 ist ok.

R3520 10 Ohm ausgelötet und Netzteil mit 60W Lampe belastet alles ok 128V.

Moin,

der Monitor hat nach ca. zwei Stunden die Segel gestrichen.Hatte bis dahin ein super Bild.

Jetzt hat es den DST zerrissen....

So, Fehler gefunden !

C 2520 war Defekt. Versorgungsspannung DST.

Zitat von zitruskeks

Ist das Bild auch ein wenig zu hell/ausgewaschen?

C717 / C494 mal testen. Reicht auch, einfach mal einen guten Kondensator parallel zu schließen. Wenn die Versorgungsspannung der drei Transistoren für RGB hinten am Neckboard nicht ausreichend stabilisiert wird kann das zu vertikalen Streifen führen.

Danke für die Tips !

C717 & C494 ? Am Neckboard habe ich ein mal 12V und 128V für die RGB Endstufe. Im NT wären das C2451 (47uf ersetzt mit 150uf) und C2446 muss ich mal schauen.Bild ist nicht zu hell oder ausgewaschen.

Moin,

habe hier einen Commodore 1084S-P1 (Philips) vertikalen Streifen.

Das Fehlerbild ist ohne Signal sichtbar. Mit Signal vom c64 habe habe ich ein Super Bild halt mit Streifen.

Üblichen verdächtigen sehen gut aus und ich kann mir nicht vorstellen das es aus der Dioden-Split-Trafo Ecke kommt.

Hat jemand schonmal so einen Fehler gehabt ?

Mir wurde eine Apple Sammlung über Kleinanzeigen Angeboten die meinen Keller sprengen würde.

Also Zuviel für mich....
