Hab nun alle Pläne incl. Videokarte fertig gepinselt.

Damit sind nun alle Ports geklärt.

Zitat

Der I/O-Bereich:
0-F (16) DMA 8257
10-1F (2) FDC 765
20-2F (1) Piepser
30-3F (2) IRQ-Controller AM9519
40-4F (4) PPI 8255 (Port A = Tastatur + PC5)
50-5F (4) PCI COM2651 (serielle)
60-6F (1) System-Latch mit Rücklesekanal
70-7F Sel 70-7Fh geht auf den Bus drauf für die Platte
80-9F (32) Graka (CRT D3301; 8x12 Pixel 80x28 Zeichen, 8 Farben, Pseudografik?)

F5h ---> kurzer Zugriff drauf beim booten von Floppy. Ev. Config-Port für Graka????
----> Störsignal durch Glitches??? wird vom Boot-ROM aus nicht angesprochen!!!

****

Latch auf 60h

schreiben
Bit0 Boot EPROM abschalten
Bit1 FDC Motor on
Bit2 FDC Takt für Schreibpräcomp. umschalten (FM/MFM??)
Bit3 serielle PCI Pin CHCI

lesen
Bit0 Boot EPROM abschalten
Bit1 FDC Motor on
Bit2 FDC Takt für Schreibpräcomp. umschalten (FM/MFM??)
Bit3 serielle Pin CHCI
Bit4 \ Jumper; Boot-conifg, was möglich ist, siehe unten
Bit5 /
Bit6 \ Jumper; = L, booten von 70h Platte; = H booten von Floppy 0
Bit7 / nur 6 ges. + "b" Enter; bootet CPM

****

PPI I8255

LPT:
PB0-PB7 out Druckerdaten
PC1 out /Strobe
PC2 in /Ack
PC6 in Busy
PC7 in Sel oder Error

Tastatur:
PA0-PA7 in Tastaturdaten
PC5 out /Tastaturreset
PC3 out nicht benutzt, /IREQ4 - Tastaturinterrupt prüfen
PC4 in = Tastaturinterupt

PC0 = n.C.

****

IRQ's
IRQ-Controller löst mit GINT /INT der CPU aus

IRQ0 (Bus) - Graka
IRQ1 - COM2651 (TxRDY / RxRDY)
IRQ2 - FDC
IRQ3 (Bus) - ?
IRQ4 - Tastatur
IRQ5 (Bus) - Kurzschluss mit IRQ4 durch Draht. (ev. falsch oder wegen ner Kompatiblität?) FALSCH!!!
IRQ6 (Bus) - ?
IRQ7 - Timer 100 / 200 Hz (200Hz bei FDC MFM)

****

DMA

DRQ0 - FDC
DRQ1 (Bus) - frei
DRQ2 (Bus) - Graka
DRQ3 (Bus) - frei (durch Graka blockiert, zieht BDRQ3 auf Masse)

DMA1 und DMA3 am Bus nicht nutzbar, IC 74LS30 B12 verhindert das!

****

Grafikkarte

80x28 Zeichen zu 8x12 Pixel je Zeichen = 640 x 336
mit 8 Farben (vom D3301), Farbregister für Hintergrundfarbe druch CPU

80/81h I/O D3301

82h O D7-D6-D5 = blau/ grün/ rot Hintergrundfarbe
D0 = 1 = Zugriff auf Zeichensazu-RAM erlauben

84h O H-Teil Adressen des Zeichensatz-RAM latchen ZA4-ZA10

90-9Fh O Zeichensatz-RAM Adressen L-Teil ZA0-ZA4, Daten in den RAM schreiben
Block zu 16 Bytes, Adressen invertiert

Alles anzeigen

Zitat von redo

Zitat von Enrico

Sollte da noch was wichtiges drauf sein, solltest Du erstmal versuchen, die an einen RLL und auch an einen MFM Controller zu hängen bevor Du die formatierst.

Der Inhalt der Platten ist mir unbekannt.

Der Vorbesitzer weis nichts mehr dazu?

Zitat von redo

Ich würde die sofort neu formatieren, wenn ich denn das nötige Zubehör hätte....

Solange nichts Wichtiges drauf ist......

Die können ja auch an ganz anderen Rechnern gesteckt habe.

Aber dann könnte das mit dem Auslesen schwer werden, außer man hat nen MFM-Emulator.

Zitat von redo

Wie würde es nach dem ersten Testlauf weitergehen? Controller suchen?

Ja.

Zitat von redo

Wer hat für einen XT einen MFM oder RLL Controller mit den beiden Flachbandkabeln (schmal, breit) und könnte sowas entbehren?

VG Jürgen

Für XT habe ich sowas wohl nicht.

xxxR sind Platten die für einen RLL Controller gedacht waren.

Die haben dann ca. 30% mehr Kapazität.

Die laufen aber auch mit MFM.

Sollte da noch was wichtiges drauf sein, solltest Du erstmal versuchen, die an einen RLL und auch an einen MFM Controller zu hängen bevor Du die formatierst.

Früher war die Einteilung bei Spannungsfestigkeit und Kapazität mal anders.

Der 3301 ist dem 8275 von Intel schon ziemlich ähnlich.

Nur, dass der Intel keine Farben kann, und eine andere Pinbelegung hat.

Displays dieser Bauart gibt ja einige bei Ebay, aber die aufgerufenen Preise sind der Wahnsinn.....

Wie wäre es mit SLRZ80.COM ?

Läuft unter CPM, Linker brauch man nicht mehr.

Es ist nur auf der org. Maschine richtig schön, und die Haptic ist richtig.....

Ja, richtig. Das habe ich ja alles zusammengesammelt, incl. selbstgezeichneter Pläne.

Ich bekommen ja keine, muss ich also selber machen.

In dieser Doku steht zwar was drin, aber das Datenblatt vom CRT fehlt leider.

wie der Titel schon sagt, suche ich vom CRT-Controller µPD3301 von NEC das Datenblatt.

Im Netz finde ich nur max. 9 Seiten. Da steht nicht viel drin. Mir gehts besonders um die Programmierung von dem.

Der IC steckt im Olympia BOSS drin.

Zitat von Toast_r

Zitat von Enrico

Zitat von Prodatron

............

Sollte jemand die Möglichkeit haben, sowas schonend zu Scannen, bitte melden! Ich finde, sowas muss erhalten bleiben.

Dafür ist das ja nicht so ganz das richtige Forum.

Das verstehe ich nicht.

Wieso denn nicht?

Zitat von Toast_r

Welches Forum sollte denn dafür noch richtiger sein?

Robotrontechnik.

Zitat von Enrico

Ich versuche das nachher mal......

Downloads.zip

MagentaCLOUD - Alle Dateien sicher an einem Ort

magentacloud.de

Ich versuche das nachher mal......

Zitat von Prodatron

Ende der 80ier (1988) habe ich dieses Buch von Bekannten aus der DDR bekommen, weil sie damals vom ZX81 auf den Amiga 500 umgestiegen sind, und ich selber gerade den CPC-6128 neu hatte:

Ist vom "VEB (Volkseigener Betrieb) Verlag Technik Berlin".

Was das ganze DDR-Zeug für Wege genommen hat, erstaunt mich immer wieder.

Zitat von Prodatron

............

Sollte jemand die Möglichkeit haben, sowas schonend zu Scannen, bitte melden! Ich finde, sowas muss erhalten bleiben.

Dafür ist das ja nicht so ganz das richtige Forum.

Das ist schon eingescannt.

Ich habe dafür immer diese großen blauen A4 Hefte von RFT genommen, weil ich die mal zur Wende bekommen hatte.

Zitat von Joergschne

https://www.ebay.de/itm/2051376265…QM60QW4DHT79BJ1.

Leider ist der Preis dafür nicht lustig.

Viele Grüße

Joerg

Das ist ja nur abgeschnittener Müll.

Bekannter meinte mal, dass der Kram so teuer ist, weil sich Leute einbilden, dass die besonders gut für

Audio wären.

Sieht das jemand, wenn da in einem Nachbau Widerstände reinkommen, die nicht kantig aussehen?

Zitat von joshy

Zitat von Enrico

Oder wird der hier nicht zum dekodieren genommen?

Nein, in den 2 x 256 4bit PROMs ist das "Betriebssystem" des Apple 1 drin. Na ja, der WOZ-Mon halt.

Na, der PROM muss ja damals dann billiger gewesen sein.

Dann wundert mich das nicht mehr, dass das geht.

Zitat von joshy

Zitat von Enrico

Und das funktioniert, wenn man einen PROM durch einen EEPROM oder EPROM ersetzt?

Die sind doch wesentlich langsamer.

Nun, in der Tat haben die PROMs 82S129 eine Zugriffszeit von max. 50ns und die 2764 120ns. Das spielt aber beim Apple 1 keine Rolle, da die CPU 6502 mit knapp 1MHz viel langsamer ist.

OK, danke, das erklärt es, wenn die CPU so langsam ist.

Ich war aber der Meinung, dass die PROMs eher bei 20-30ns liegen würden.

Oder wird der hier nicht zum dekodieren genommen?

Und das funktioniert, wenn man einen PROM durch einen EEPROM oder EPROM ersetzt?

Die sind doch wesentlich langsamer.

Zitat von NIXDAS

Gibt es eine Bezugsquelle für die kleinen Stromversorgungsstecker der IDE-DOMs?

Es würde mich wundern, wenn Segor die nicht hätte.

Hab das bei meinem DOM noch nicht probiert, aber die die an Lithiumzellen dran sind, könnten auch die richtigen sein.

Die Konstruktion verstehe ich nicht.

Wieso steckts Du das DOM nicht einfach auf den IDE Port?

Schade, ich dachte, ich probiers mal aus. Geht aber leider nicht beim SR1.

Das ist die Backupbatterie für die RTC.

Wenn die leer ist, läuft die Uhr im ausgeschalteten Zustand nicht weiter.

Wenn die Batterie ausläuft, hast Du ein Problem....

Oder Du installerst was anderes als Ubuntu, hatte ich auch so gemacht.

Z.B. Q4OS oder Sparky.

Zitat von Vintage Computer Club CH

Hast du extra nachgefragt? Falls ja, herzlichen Dank.

Ja.

Zitat von Vintage Computer Club CH

Was ist mit BE gemeint?

Bauelement.

Zitat von Vintage Computer Club CH

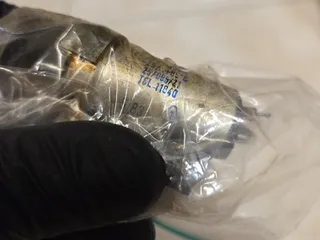

Im Bild (https://forum.classic-computing.de/_data/public/t…b8578f9fc0.webp) steht 5 83, falls damit das Datum gemeint ist.

Ja, sah ich dann auch.

Noch als Abschluss zu dem Netzfilterkondensator, eine Antwort auf RT:

Zitat

der abgebildete Funk-Entstörkondensator (x2y), TGL 42448
hat "Koweg" und das neu Logo vom VEB Elektronik Gera, das machen mich
stutzig.
Im 87er Katalog (S. 106) mit TGL 42448 und als Hersteller ist
VEB Elektronik Gera angegeben.
Dielektrikum imprägniertes Papier (zu der Zeit definitiv PCB-frei)

Im 77er Katalog (S. 550) mit TGL 11840, Bl. 10 und Hersteller ist
VEB Kombinat VEB Kondensatorenwrk Gera angegeben

In der verlinkten 66er Ausgabe aus Görliz kann ich die Bauform nicht finden.

Was steht als Produktionsdatum auf dem BE?

Alles anzeigen

Zitat von Enrico

Zitat von Vintage Computer Club CH

Es riecht nach nichts und ist braun und schmierig.

Wenn jetzt keiner einen glaubwürdigen Beweis hat dass die Dinger ungiftig sind behandle ich sie mal so als wären sie es.

Na, beweisen kann ich das nun auf die schnelle einfach mal so eben nicht.

In der Herstellerdoku bzw. in der TGL wird sich das finden lassen. habe ich aber wohl nicht, wird aber schon jemand haben.

TGL 42448 soll es sein. Passt jedenfalls zu den Fotos bei Ebay.

Ansonsten wird es wohl besser sein, doch mal auf RT nachzuhaken.

Zitat von Vintage Computer Club CH

Es riecht nach nichts und ist braun und schmierig.

Wenn jetzt keiner einen glaubwürdigen Beweis hat dass die Dinger ungiftig sind behandle ich sie mal so als wären sie es.

Na, beweisen kann ich das nun auf die schnelle einfach mal so eben nicht.

In der Herstellerdoku bzw. in der TGL wird sich das finden lassen. habe ich aber wohl nicht, wird aber schon jemand haben.

Aber: wäre da PCB drin, dann wäre Dir schon schlecht geworden, und das Zeug riecht auch merkwürdig süßlich.

(Hatte ich mal vor langer Zeit in der Arbeit).

Das bei dem Kondensator dürfte nur Teervergußmasse sein.

Riecht das nicht danach?

Hier hattest Du schon geguckt?

Poly-Computer 880 [Homecomputer DDR]

Zitat von nrth3rnlb

Ab davon halte ich es für ziemlich daneben, und damit bist du gemeint Enrico , auf einen Vorschlag damit zu reagieren, dass alles nicht funktionieren kann, was man vorschlägt. Zumal du ja noch nicht mal derjenige bist, an den ich den Vorschlag gerichtet habe.

Wieso, was hat das damit zu tun?

Kontaktspray auf den Fassungen macht nur eine Sauerei, und kommt nur bedingt in den Kontakt rein.

Und dort bleibt das Zeug dann drauf liegen.

Ic nachdrücken hatte ihm ja anscheinend schon geholfen.

Dann sind die Fassungen vergoldet, ebenso die U555.

Mit einem Glasfaserstift bekommt man ev. Dreck besser runter. Oder eben mit Alkohol,

das hinter lässt keinen Schmierfilm. Aber man kommt ja nicht ran...

Wenn von einem "Arbeiterfähnchen" eine Ecke abgebrochen wäre, macht das in der Richtung kein Problem.

Kurzschluss ist da auch unwarscheinlich, war hier ja nicht.

Also was da ja jetzt "daneben" sein sollte, weiß ich ich nicht.
