Hier die Bilder, SIO Karte
und die alte FLO Karte, es ging aber auch mit einer NKC FLO Karte.
Beiträge von klaly
-
-
-
Ja, darauf lief CP/M, das Ganze liegt im Moment zerlegt in einer Schachtel.
Ich hatte damals nur die SBC3 CPU, eine HEXIO, einen NKC BUS und die MC CP/M Platinen.
Dann habe ich eine NKC RAM Karte recht simpel gelötet.
Und einene SIO, 1:1 Nachbau der SIO Karte vom MC Computer für den NKC Bus.
Und für die MC FLO Karte einen Adapter VG64 auf NKC.
Dann habe ich das EPROM, den Lader minimal umbegpatch, so dass er mit dem Boot des SBC3 klarkam.
Die SIO möchte ich tatsächlich mit KICAD mal nachbauen.
Ebenso eine UART 8251 Karte, für den 8080, welcher mich gerade bei der Inbetriebnahme ärgert.
mfG. Klaus Loy -
den Link kann ich dir leider nicht schicken, weil es keinen gibt.
Ich müsste das mal dokumentieren. Die beiden Boards sind handverdrahtet. Ich möchte für das SIO Board ein PCB machen. Außerdem möchte ich ein UART 8251 PCB machen. Mal schaun.
-
Meine Ausstattung war wie folgt:
1x BUS
1x SBC3
1x FLO (version aktuell unbekannt)
1x eigenbau RAM Karte mit 64KByte
1x eigenbau SIO Karte da hängt ein Terminal dran.
1x modifiziertes MC-Computer RDK Monitorprogramm
Ist halt etwas ausgefallen.
GDP hatte ich damals nicht verfügbar.
Aktuell bastle ich an einem NKC mit 8080, Platine von Creep
Beretis gelötet aber noch keine Zeit für Test gefunden.
Ob da das Floppy funktioniert ist unklar, mag sein, dass da der 8080 zu langsam ist.
mfG. Klaus Loy -
Eigentlich hatte mich primär interessiert, ob man was umjumpern muss wenn man EPROM 2764 gegen RAM HM6264 tauscht. Ergebnis, Nein, alle Pins passen, siehe folgendes Bild. Echt super einfach, was sich da der RDK ausgedacht hat.
-
Danke Euch beiden,
über den Link von tuti habe ich den passenden Plan gefunden.
Zwar schlecht gescannt, aber passt.
Die vier Jumper sind scheinbar nur für das Bank Select über Adr. A16...A19 zuständig. -
Hallo liebe NKC Freunde,
ich suche für meine ROA64 r3 von ges einen Schatplan.
Leider finde ich da gerade nichts im Netz.
Mir geht es um die Jumper, notfalls muss ich raus klingeln.
mfG. Klaus Loy -
Mein Heft lag nun auch schon eine weile rum,
es kam, dann rein geschaut, war aber nichts aufregendes enthalten (auf den ersten Blick).
Dann ging es vor einer Woche in den Urlaub, da durfte die bis dahin ungelesene Load mit.
Urlaub = Zeit, ...
Nun habe ich alle Artikel durch gelesen und muss sagen, sehr interessant, sehr gut gemacht.
Weiter so.
mfG. Klaus Loy
(derzeit im urlaunsmodus) -
Danke memcpy Code kann ich aktuell gebrauchen.
Er liegt auf der englischen Wiki Seite: https://en.wikipedia.org/wiki/Motorola_6800 -
eine würde mir reichen.
Näheres per PM.
Und danke für suchen und fürs Angebot.
-
TK80 hat natürlich einen 8080 Prozessor an Board. Da werde ich meine 8080 und die Zusatzchips drauf testen.
-
was ich vor habe:
1. ich habe keinen IMSAI 8080 mit S100 Boards
2. man kann ja nicht alles haben
3. ich möchte ein 8080 Computerchen mit Schalterchen bauen um einen Lader laden zu können.
4. über einen 8251 UART dann über Lochstreifen ein M$ Basic laden.
5. Weils cool wäre.
Der NKC bzw. dessen Backplane wäre eine gute Basis.
- Dafür bräuchte es dann ein 8080 Board (ist halt cooler als Z80)
- RAM Board Adr. 0 bis FFFF (weil man sich soviel RAM heute leisten kann)
- Ein UART 8251 Board (kann ich selber machen)
- DMA Mimik mit Frontschaltern mal schaun, weils halt auch cool ist.
- Boot Logik, mit kleinem ROM, weil das mit den Schaltern dann doch zu nervig ist. (optional)
Lochstreifen.
ich habe einen coolen Leser / Stanzer@Creep,
wenn du noch ein 8080 Board hättest, wäre das super (kann ich dir ankaufen)
Ansonsten schicke ich die Gerber Files nach China.mfG. Klaus Loy
-
i8224 ebay kann günstig liefern, ist bereits bestellt.
-
@Creep,
gäbe es zu deinem wunderschönem PCB evtl. noch den Stromlaufplan, oder evtl. das KiCad Projekt ?
Falls Nein, auch nicht schlimm.
Vor allem sollte ich erstmal schaun, ob ich überhaupt einen 8080 plus zusatzchips da habe.
Nachtrag:
i8224 fehlt mir
mfG. Klaus Loy -
@morky,
ich dachte doch, dass ich sowas schon gesehen hatte.
Wo gibt es den Schaltplan dafür ?
Wie komme ich an so eine Platine dran ?
mfG. Klaus Loy -
gibt es eigentlich eine 8080 Prozessorplatine für NKC ?
Wenn nein warum nicht, bzw. könnte man ja mal machen, obwohl unnötig, aber cool. -
Sehr schönes Gerät.
Tastatur, ja da dürfte eigentlich nur eine alte XT-Tastatur dran gehen.
Die waren eine Zeitlang umschaltbar XT/AT.
Als Netzteil solltest du ein kleineres PC-Netzteil suchen, oder das originale reparieren.
Wegen Software, müsste man mal schaun, triggere mich da mal nochmal in ein zwei Wochen an.
Weil ich habe einige Disketten Images mit MC68000 Zeug drauf, dass müsste man mal sichten.
Mein 68000 ist aktuell eingelagert, hab auch keine Zeit dafür, wegen anderer Projekte.
mfG. klaus Loy -
hihihi,
Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen. -
Eine angemessene Summe.
Leider weß ich den Betrag nicht mehr. -
Ein PG685 hatte ich auch mal, so um 1992 herum.
Damals auch umgebaut auf Festplatte.
Das war meinlieblings PG, bis ich ein besseres bekm -
Also,
jetzt scheint es zu funktionieren.
Wir hatten das Backup Image am Mittwoch mit dem MFM Emulator erstellt.
Rev B, C & D Board Assembly, testing, and usage
sudo ./mfm_read -a -e tm262_ext -m tm262_emu -t tm262_tra -n "(Tandon TM262 20MB)"dan kam da irgendwie: (Info von K.Kämpf)
Detailparameter (von mfm_read berechnet):
Command line to read disk:
--format WD_3B1 --sectors 17,0 --heads 4 --cylinders 612 --header_crc 0xffff,0x1021,16,0 --data_crc 0xffff,0x1021,16,0 --sector_length 512 --retries 50,4 --drive 1
Die Sache mit 17 Sektoren scheint nicht zu passen.
Im Image war immer nach 16 Sektoren ein Block mit 512 mal FF
Dadurch haben die CPM-Tool nur Unsinn gelesen.
Die FF Blöcke haben wir mit Python aus dem Image heraus geschitten.
CPM-Tools konnte die Files aber noch immer nicht korreckt lesen.Code
Alles anzeigenDefinition geänder # PG685 Tandon TM262 (16Sec/Track) diskdef tm262 seclen 512 tracks 2444 # = 611 Cylinders * 4 Heads # sectrk 17 sectrk 16 blocksize 4096 maxdir 1024 skew 1 boottrk 2 end
So scheint es zu funktionieren.
Kann es sein dass die TM262 mit 17 oder auch 16 Sec/Track beschrieben sein konnte ?
mfG. Klaus Loy -
@JenGun,
Danke für die config, ...
aber geht leider nicht lscpm liefert Inhaltsverzeichnis,
aber copy liefert unsinnige File Inhalte.
Das muss ich wohl noch ein bisschen dran forschen.
mfG. Klaus Loy -
Weil ich eben wieder drüber gestolpert bin und
weil wir gestern von meiner PG685 Festplatte ein image Backup gemacht haben,
die Frage:
Weiß jemand, wie man für CPM_Tools die Config machen muss, um die Daten vom image lesen zu können.
Das Image kann ich hier leider nicht rein stellen, weil da noch Firmen Zeug drauf ist.
Evtl. weiß jemand wie so ein PG685 Festplatten Image aufgebaut ist.
Die Platte ist eine Tandon TM262 mit 20MB
Leider kleben bei der Platte immer wieder (schon nach 24Std) die Köpfe fest, so dass sie "nie" anlaufen mag.
Erst durch manuelles Drehen an der Spindel, dann geht sie wieder bis zur nächsten längeren Pause
mfG. Klaus Loy -
ich finde den Plan cool.
Das ist halt mal was anderes, ...
Mit was hast den gemacht ? -
muss ich mal prüfen, das wäre einfacher.
-
Ja, FANUC, Japan, 200V AC, mit Spartrafo versorgt
-
... das war eine andere Geschichte.
Da hatte mir jemand ein kleine Rolle Lochstreifen auf den Reader drauf gelegt.
Beschriftet mit Microsoft Basic.
Wer den hingelegt hatte, war unbekannt, ...
Nach längerer Zeit kam er und meinte, ob ich mal lesen könnte was da drauf wäre.
Ja klar, als Abroller wurde ein Schraubendreher durch das Papierröllchen gesteckt.
Der Leser hat das Band eingezogen und hinten ausgeworfen.
Wie lang der Streifen war, weiß ich nicht.
Ich schätze so 10m, ... er wurde dann vom Besitzer und Klaus Kämpf mühsam wieder aufgerollt.
Es war wirklich ein Mikrosoft Basic mit ca. 5kByte Länge.
Als 8Bit Binär Format.
Eingelesen habe ich das in den Notebook.
Mit dem Leser konnte ich S19 Files (sowas ähnliches wie IntelHexFormat) mit 4800Baud auch in meinen Eurocom 1 einlesen. Dies ging aber nur dann, wenn ich zuvor nach jedem CR Zeichen 10 Byte Füllbytes (NULL) eingefügt hatte.
Grund dafür: das Lesen von Kassette, bzw. in meinem Fall vom Lochstreifen wird auch auf dem Bildschirm mit ausgegeben, als Feedback. Allerdings gibt es bei CR eine Delay von mindestens 8,2ms für den Bildschirmkontroller. Dadurch werden ein paar nachfolgende Bytes verschluckt und das S19 Format kommt durcheinander. Auch der Hardwarehandshake half nichts. Aber der Trick mit den Füllbytes. Dies hatte man früher auch bei Druckern für den wagenrücklauf gemacht.
So war es prinzipiell möglich Programme in den eurocom1 vom Tape mit 4800Baud rein zu laden,
Statt von der langsamen Kassette.
Mehr zum thema Eurocom1 auf beim nächsten VCFe 2026,
oder schon bald hier im Forum, als neuen Thread.
mfG. Klaus Loy -
Der hat wohl einen leichten "Wackelkontakt" am Video Eingang.
Er lief dann eigentlich wieder.
Da müsste ich mal mit dem Löteisen dran gehen. -

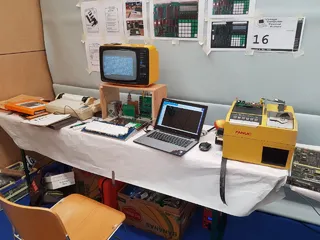

Hier nocg mein Eurocom1 Setup:
Mit seriellem Drucker und Lochstreifen Stanzer / Leser
