Eine Germanium Diode wäre da richtig klassisch. Aber warum denn nicht die zwei Widerstände???
Beiträge von Reinhard
-
-
Das Problem mit einer Sicherheitsabschaltung durch eine Crowbar hatte ich auch schonmal. Hat sich dann rausgestellt, dass die Potis um die Crowbar auf die richtige Ausgangsspannung einzustellen, kaputt waren.
Danke für den Hinweis: Bei dem Compaq-Netzteil sind fest abgestimmte 1%-Widerstände eingelötet. Da die Spannungen an den Komparatoren stimmen und auch die Ausgangspegel OK sind ist der Fehler auszuschließen.
Roland
Möglicherweise gibt es da einen Kondensator, welcher das Ansprechen verzögern sollte, es aber nicht mehr tut?
-
Und dass man FPM und EDO-RAMs miteinander austauschen kann, das wäre mir neu.
Wenn du das hier richtig liest, ja:
Musste man nicht unbedingt unterscheiden, wenn man nur einfache Zugriffe macht.
Bei z.B. einem Z80 oder 68k mit normalen DRAM Zugriffen, also RAS-MUX-CAS-LESEN-RAS WEG-CAS WEG, sind alle drei Typen gleichwertig.
Die Sonderfeatures der einzelnen Typen braucht es da nicht.
-
Ich hab gestern herausgefunden, dass der Burst-Mode vom 68030 beim Atari TT030 nur mit ganz speziellem, seltenen "Nibble-Mode" RAM funktioniert (°o ° ) Davon hab ich ja nochnie gehört... (°- o )
DAMALS[tm] gab es die meisten DRAMs als EDO, FPM, NIBBLE.
Musste man nicht unbedingt unterscheiden, wenn man nur einfache Zugriffe macht.
Was ich grob noch weiss:
EDO = Extended Data Out - hält die Daten solange wie /CAS low ist, auch wenn /RAS high wird.
FPM = Fast Page Mode - liefert mit jedem /CAS mit neuer RAM-Adresse neue Daten während /RAS low ist
NIBBLE = /CAS Pulse zählen selbst die letzten zwei(!) Bits der Adresse durch
Eventuell geht FPM RAM?
-
Aber vielleicht geht es ja auch mit dem 1k Widerstand am GND des Reglers, wenn der bei ca. 1A Last etwas 0,2mA über seinen Ground fließen lässt...
Sicher, wenn dies unabhängig vom Verbraucher Strom ist und es alle Hersteller so handhaben.
Ansonsten würde ich immer zwei relativ niederohmige Widerstände nehmen, wie weiter oben gezeigt.
Was wäre, wenn der GND Strom proportional zum Verbraucher Strom wäre?
Könnte dann eskalieren: Strombedarf steigt -> Spannung steigt -> Strom steigt dadurch noch mehr ->
-
Eine Frage am Rande:
a) Muß denn die MS Notation von Dateinamen mit dem umgekehrten Schrägstrich sein?
Praktisch alle nicht MS Betriebssysteme benutzen den normalen Schrägstrich (CP/M, Linux, OS-9, alle UNIXe, die meisten Großrechner.)
b) Und Optionen werden fast überall sonst mit einem Minuszeichen eingeleitet.
Oder will man hier unbedingt MS nacheifern?
-
Wenn es nicht eilt, kommen solche Teile bei mir in ein Gurkenglas voll mit Isopropanol und dichtem Deckel(!).
Dann jeden Tag etwas schütteln und nach einer Woche oder so gehts es meist ganz leicht ab.
Holz oder Karton sind dann die mechanischen Hilfsmittel der Wahl.
Das Glas kommt dann wieder ins Regal, bis zum nächsten Objekt.
-

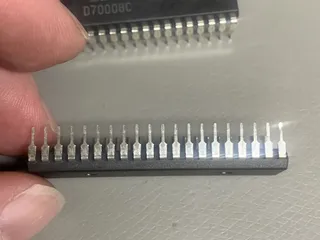

gerade bei SMD haben praktisch alle "schwereren" Objekte derartige Zapfen, weil sich diese nicht durch die Oberflächenspannung beim Reflow Löten zurecht rücken. Und gerade auch bei Steckverbindern eine exakte Position wichtig ist.
Im Datenblatt steht übrigens:
Options: Tape & Reel packaging: add suffix -TR to part number. Parts with positioning pegs: add suffix -2 to part
number (only available for No. of poles 32 and 68).
Vielleicht haben die welche ohne -2 beschafft?
-
Was mich bei den LED Lampen stört, ist dass diese kein echt weisses Licht abstrahlen. Weiss im Sinne dass alle Wellenlängen des sichtbwaren Lichts vertreten sind.
LEDs 'weiss' ist in Wirklichkeit eine Mischung aus einer schmalen blaue Linie mit einer breiten gelben Linie.
Farben sind daher blasser und wenn sie Richtung Violett oder Tiefrot gehen, sogar verfälscht.
-
Bleifrei, unter reinem Stickstoff gelötet glänzt durchaus. Und vorne ist handgelötet, da glänzt auf jeden Fall das Flussmittel...
-
Der Aufbau ist ohnehin etwas suspekt. Normaler Trafo, dann aber noch ein IC und zwei größere Transistoren?! Wer denkt sich sowas aus? Es soll ja nur 5V bei 1.5A liefern. Das konnten damals auch normale Linearregler schon- und die waren weit weniger aufwendig.
Ihr seid alle nicht alt genug
Ein normaler 7805 hat damals[tm] nicht einmal 1A gekonnt. Alle Regler mit mehr Strom waren gleich sehr teuer.
Die übliche Lösung waren Leistungstransistoren 2N3055 oder so hinter einem '723 Regler-IC oder ein ganz diskret aufgebauter Regler.
Immerhin kann man beim '723 so ziemlich alles nach Wunsch bekommen: Strombegrenzung mit oder ohne Foldback, Sanftanlauf, einstellbare Spannung usw.
Wahrscheinlich sind bei Dir die Transistoren defekt und auf "Durchgang". Dann kommt die volle Spannung vom Siebelko eben hinten raus.
12 Volt auf 5V ist zwar wirklich extrem, aber z.B. in der WANG fast ebenso. Bleiben hat über 50% der Leistung im Regler/Kühlkörper.
Kurze Netzausfälle oder Brownouts bleiben dann aber folgenfrei; solange der Kondensator über 8 V hat, macht das der Regler noch mit.
-

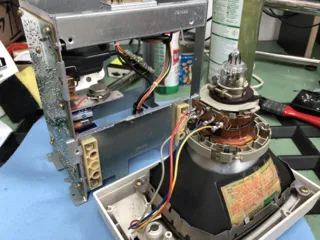

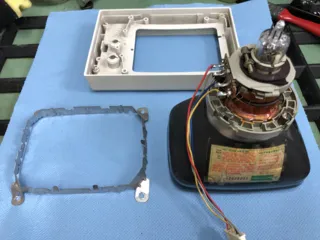

Diese U100 Terminals waren schon cool, allerdings oft nicht gut eingestellt, so dass die Zeichen ziemlich verzerrt waren
Und es sind nur 12 Zeilen zu 80 Zeichen und es gibt keine Kleinbuchstaben.
Trotzdem und gerade weil ich mal damit gearbeitet habe und der Vektortechnik wegen, wäre es schön eines zu haben.
-
Ich würde auch mal die Elkos überprüfen, falls diese "End of Life" (üblicherweise halt ausgetrocknet) sind, dann kann es eine große Temperaturabhängigkeit der Kapazität geben.
-
Alles anzeigenAlles anzeigen
Mein letzter gefundener PET-2001: weggeworfen weil keiner Interesse hatte
Mein letzter Atari ST: zertreten weil das Gehäuse nicht von alleine aufging
Mein letzter Amiga: mit Schwung auf den Boden geschleudert damit das Gehäuse aufgeht, drinnen war aber verrostet
Meine letzte RS-6000: nur Model M und Monster-Graka mitgenommen, Rest viel zu schwer
Meine letzte Sun: RAMs und Graka rausgenommen, Rest liegengelassen
Macs bleiben ab jetzt auch liegen
Ich werde das Gefühl nicht los, dass du in diesem Forum nichts verloren hast. Macht es dir Spaß, hier zu provozieren oder hast du keinen Bezug zu Retro-Technik?
in beiden Fällen bist du hier völlig falsch.
Das machen Trolle.
Holen sich einen hochFreuen sich, wenn riesig viele Antworten kommen.Normal reagiere ich auf sowas nicht. Don't feed the Troll.
-
Gelbes Kabel? Schade, das bleibt daher wohl "unobtanium". RG8 ist aber kompatibel, nur eben nicht gelb mit schwarzen Ringen
-
Die Idee wäre wohl manchmal machbar, aber hier würde es nur noch mehr bröseln
Weichspüler für die Wäsche zugeben
-
meinste nicht, dass das 34-polige Kabel einfach 1:1 in den 37-poligen D-SUB eingepresst wurde? Siehste ja sofort, wenn Du in das extrener Gehäuse aufmachst.
-
Warum haste denn nicht einfach Option D für diesen Sockel gewählt?
-
Erst einmal wünsche ich mir hier einen besseren Ton, keiner ist blöd.
Hast Du denen überhaupt erklärt, dass deren Referenz des Footprints fehlerhaft ist?
Oder einfach nur gesagt "ihr macht einen Fehler"?
-
Ich sammle, womit ich früher mal zu tun hatte und was mich technisch interessiert. Klassiker interessieren mich nicht so sehr.
Ich würde noch ergänzen, was interessant ist und einem irgendwie zuläuft. Manchmal gebe ich auch Geld aus, wenn es denn interessant ist oder für ein Thema erforderlich ist.
-
So wie ich das sehe fehlen die Bauteile der zweiten (ASYN2) seriellen Schnittstelle. Bei der ersten (ASYN1) sind nicht mal die Sockel bestückt.
Die Bauteile bekommste aber noch:
75188 = MC1488 (RS232 Sender)
75189 = MC1489 (RS232 Empfänger)
UART 8250 oder besser wie auf fast jeder seriellen Karte drauf
Etwas merkwürdig ist, dass Async1 nicht mal Sockel hat. Kann aber auch sein, dass in der Bedruckung Async1 und Async2 vertauscht sind.
Es kann aber auch sein, dass jemand die Bauteile der ersten ausgelötet hat... Spuren von Lötzinnresten sind in den Löchern zu erkennen.
Das Uhren-IC ist drauf, es fehlt die Batterie und natürlich der spezielle Treiber für diese Uhr.
-
Martin Hepperle Die 260 hat eine Kamera im VIS-Bereich. Die ist aber sehr minderwertig und hat konstruktionsbedingt einen Parallaxenfehler der nur bei einer bestimmten Kamera-Objekt-Entfernung minimal wird. Also eigentlich ziemlich unbrauchbar - wäre für mich kein Kaufgrund, sowas zu haben.
Klar, die sitzt ja versetzt. Bei einer FLIR kann man das aber einstellen, so dass die Bilder deckungsgleich dargestellt werden.
Geht da vielleicht auch?
-
Probiere doch einfach entweder mit der Platine meiner VAX, oder gleich mit der ganzen VAX (Festplatte umstecken?)
-
Wo steht denn bitte dass es bei RS232 nicht zulässig sei?
Wenn bei beiden Geräten GND mit PE verbunden ist, kann nichts passieren.
Anders ist es bei Geräten ohne PE. Da könnten hohe Spannungsdifferenzen zwischen den GNDs der Geräte bestehen und wenn Datenleitungen zuerst Kontakt bekommen auch etwas beschädigt werden.
Aber hier müsste man sogar verlangen, dass beide Geräte vom Netz getrennt werden müssen, bevor das zusammen gesteckt wird.
-
Ich bin ja noch auf der Suche nach Ersatzteilen für meinen AS2100: CPU und RAM
-
Bildersuche Güldet aber Nicht...
Aber in der Tat, ich war 1987 dort - ein Jahr danach
-
-
Kennt jemand die Firma F & B Elektronik, die diese hergestellt hat oder weiß, wo ich Unterlagen dazu finden kann?
Ja, das waren die Herren Frank und Britting bei Bruchsal - ich glaube in Forst.
Habe mal für die einen WD1002 kompatiblen Kontroller für APPLE ][ gemacht.
Aber seit dem keinen Kontakt mehr gehabt.
Vielleicht findest Du was mit intensiver Suche zu diesen Namen.
-
würde das heißen, mit meinem Laienhaften Elektrischen Wissen ausgedrückt das eine Brücke von -pol zum Massepin reichen würde ?
Gruß
Thomas
Klar, aber ist es sicher, dass dies die einzige geschädigte Verbindung ist? Wenn da mal die Batterie gesabbert hat, sind insbesondere auch Durchkontaktierungen defekt. Im Prinzip müsstest Du dort alle Leiterzüge überprüfen.
-
Wenn ich den -Pol vom Akku mit pin 8 Messe bekomme ich eine Spannung angezeigt die dem des Akku entspricht.
Dann ist wohl Pin 4 des Chips nicht mehr mit Masse (Minus des Akkus) verbunden. Also Leiterbahn Fehler oder Durchkontaktierung defekt.
