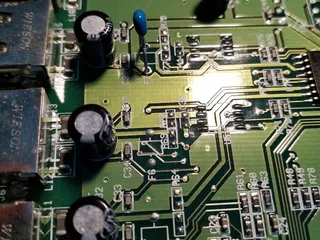

Also - die Nadel auf dem Bild habe ich eben verwendet: In der linken Hand diese Nadel, in der Rechten den Lötkolben, den
Lötkolben an die Durchkontaktierung kurz warten bis Lötzinn dort schmilzt, dann durchstechen und Nadel drin lassen bis alles
kalt ist, nein die Finger sind nicht ein bisschen heiß geworden - wenn mir jetzt jemand die Händikamera halten würde
würde ich es sogar abfilmen....Dann habe ich ein zufällig rumliegendes Bauteil zu Demo mal reingesteckt:

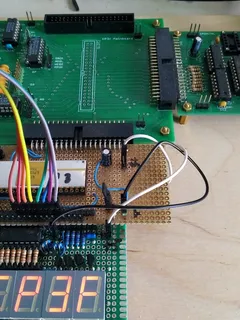

Lies doch mal bitte den ersten Post... Deine Technik funktioniert bei einem einfachen Lötauge mit angeschlossener Leiterbahn.
Wenn das Lötauge aber statt einer Leiterbahn an einer Massefläche hängt, dann geht die Wärme des Lötkolbens einfach verloren. Da steckst Du dann auch keine Nadel mehr durch. Das filmen Deines Beispiels macht es nicht besser.
tokabln - Du scheinst gerade etwas Richtung "Mikrocontroller.net"-Niveau zu argumentieren, das habe ich hier nicht so erwartet!
Ersten ich habe den Eingangspost gelesen, zweitens habe ich es extra für dich grade nochmal ausprobiert:
Auf meiner o.g Schrottplatine sind auch Power-Dioden OHNE Wärmefallen (https://de.wikipedia.org/wiki/Thermal_Pad)
eingelötet - und habe ich es da auch probiert und siehe auch da funktioniert die Methode mit der Sicherheitsnadel und auch
sogar mit einer Nadel aus meiner Pinwand. Kann natürlich auf der Platine des TO anderst sein, klar!QED: probier es doch bitte selber aus!
Auch habe ich es nicht sofort perfekt hinbekommen, deswegen mein Tipp es ersteinmal an einer Schrottplatine zu üben!
-
Weswegen die Watt-Angabe des Lötkolbens und ein Foto von den Lötaugen notwendig wären, um die Sache wirklich beurteilen zu können.
Lötkolben: 60Watt Ersa MS6000 geregelt (aus dem letzen Jahrtausend
)
(...)
Du willst mit einer Nadel Wärme zuführen, die ausreicht um sich durch das Lötzinn zu bohren... wer hält in der Zwischenzeit die Nadel ohne sich die Finger zu verbrennen ? Eine Zange würde sämtliche zugrführte Wärme zu nichte machen... und ein spitzer Punkt frisst sich nicht durch Lötzinn. Hier hilft nur zusätzliche Wärme... entweder durch eine Heißluftpistole oder via Infrarot...
Also - die Nadel auf dem Bild habe ich eben verwendet: In der linken Hand diese Nadel, in der Rechten den Lötkolben, den
Lötkolben an die Durchkontaktierung kurz warten bis Lötzinn dort schmilzt, dann durchstechen und Nadel drin lassen bis alles
kalt ist, nein die Finger sind nicht ein bisschen heiß geworden - wenn mir jetzt jemand die Händikamera halten würde
würde ich es sogar abfilmen....Dann habe ich ein zufällig rumliegendes Bauteil zu Demo mal reingesteckt:
-
Das ist ja ganz nett... aber hier muß Lötauge und Nadel erhitzt werden... aktuell reicht es ja nicht mal das Lötauge so zu erhitzen, das ein absaugen oder durchstechen möglich ist... (siehe POST #1)
Bohren würde ich auch nicht, das kann ggf. die Durchkontaktierung so beschädigen, das sie nicht mehr vorhanden ist.
Mhh, also ich bin ziemlicher Grobmotoriker und sehe die kleine Löcher auf obiger Platine nur noch durch eine Lupe,
ich habe es nun auf der Platine ein paar mal mit unterschiedlichen Durchmessern (Nähnadeln aus dem Nähkastchen)
probiert und nach ein wenig Übung auf der Schrottplatine geht es nun ganz gut .Es hilft sogar ein vorher wieder ein wenig Lötzinn aufzubringen und dann das Lötauge erhitzen und dann die Nadel durchstechen
und noch ein wenig drehen und warten - die Nähnadel nimmt kein Lötzinn an und die Durchkontaktierung bleibt drin.Aber klar: vorher auf einer Schrottplatine üben ...
-

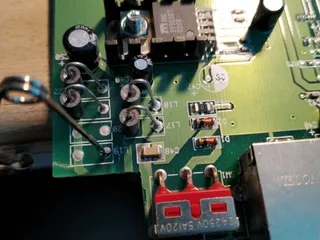

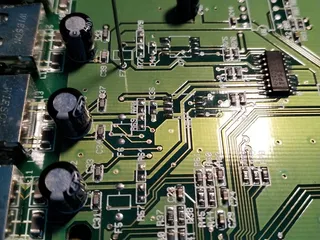

So habe es spontan an einem kaputten USB-Hub mir einer Sicherheitsnadel ausprobiert
Bissl Lötzinn ans Loch, Sicherheitsnadel durchstecken und warten
Dann die Nadel rausziehen (wird auch am anderen Ende nicht heiss):
Dann kann man wieder Bauteile reinstecken...
-
Es könnte auch mit einer Nähnadel aus Stahl gehen, die verbindet sich nicht mit dem Lötzinn beim durchstecken ins Lötauge
- vorher aber an einem nicht benötigten Board üben ... -
