Hello Jaume,
thank you very much. I've taken another three pictures with chips removed, of the connections to the mainboard and of the resistor packs. The completely visible resistor packs have 6.8 kOhm, the other has 10 kOhm (I measured it).
Regards,
Michael
Thank you very much. I've taken two more photos. Here they are in full resolution:
Regards,
Michael
jlopez : I did not find any further information about the expansion cards, only about the original AIM-65.

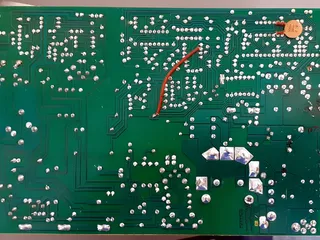

I took a picture of the solder side of the video card: it's been modified somehow.
Of course you can use my photos for your further searches.
Regards,
Michael
Diesen Microsoft SideWinder 3D Pro Joystick habe ich heute zufällig bei der Suche nach etwas ganz anderem in einem Schrank in meinem Keller gefunden (NOS von 1996
)
I have the original docs for the AIM. While I'm not willing to sell them (because then I'd have mine without docs) if you need any of them I could provide scans.
You've got a nice piece here, I'll follow closely as my unit came with no extensions and learning about them is important to me. Note that is strange that is wasn't upgraded using the bus expansion slot, but the CPU socket. Just like PETs were meant to be upgraded.
Good luck!
Thanks, here I found the manuals, schematics and much more. The expansion slot is only connected to the EPROM/RAM card. Perhaps this system was expanded in two steps?
Michael
Display MoreHallo Antikythera ,
die Videokarte CRT2 kenne ich noch aus meiner "Jugend" so ca. 1981/82. Diese stammt von der Fa. Graf Elektronik Systeme Kempten, die auch Bausätze für den NDR-Klein und den MC-CP/M Computer geliefert haben.
Die Karte war zum Anschluß an den SMP-Bus oder den AIM-65 bzw. PC-100 von Siemens vorgesehen. Sie kann 64 Zeichen mit Unterlängen in 16 Zeilen darstellen und verfügt über die Zeichenattribute Normal, Invertiert, Halbhell und Blinkend. Optional war sogar ein Farbbetrieb möglich. Der Bildwiederholspeicher ist memory mapped und belegt 1K Adressraum (das dürften die zwei 2114 auf der Platine sein). Der Charakterrom enthält 64 alphanumerische und 64 grafische Zeichen.
Allerdings kann ich auf Deiner Platine einen dritten 2114 nicht entdecken, der normalerweise für den Attributspeicher vorgesehen war
Soweit ich mich entsinne gab es als Ausgangssignale sowohl ein Video-BAS, als auch Video mit seperatem HSYNC und VSYNC.
Viele Grüße
netmercer
Vielen Dank, dann habe ich schon mal ein paar Daten dazu. Bei der Firma Graf habe ich 1987 meinen ersten AT-kompatiblen Computer in Form des mc-Modular-AT gekauft.
Die zwei leeren Stellen auf der CRT2-Platine über den beiden 2114 sind für 2 weitere 2114-RAMs vorgesehen, das lässt sich im Foto schlecht erkennen.
Viele Grüße
Michael
Display Morehttps://www.ebay.de/itm/Siemen…ith-manuals-/283450572069
https://www.computerhistory.or…ections/catalog/102626764
Das sagt die Suche. Vielleicht kann man ganz gut damit weitermachen. Zu dem Siemens Ding findet sich bestimmt was.
Wegen RAMs mal im Suche/Biete Thread [1] gucken ... vielleicht mag "der Anbieter" (TM) ja doch noch Einzelchips abgeben ... in Anbetracht des FancyFaktors hier beim Gerät.
Vielen Dank. Die Handbücher und noch viel mehr zum AIM-65 habe ich u. A. hier gefunden.
Was ich noch suche, sind Beschreibungen der eingebauten Zusatzplatinen, die für mich so aussehen, als ob diese eventuell in (Klein-)Serie gefertigt wurden.
Meine Neugierde hat mich dazu getrieben, die Einbauten in dem AIM-65-Eigenbau etwas genauer unter die Lupe zu nehmen...
Die Speicherplatine hat nur 2 RAMs vom Typ 5516 drauf:
Die Erweiterungsplatine hat den 6502, einen 6522, einen EPROM, 2 RAMs 2114 und einige TTLs drauf:
Sie wird in den Sockel des 6502 gesteckt:

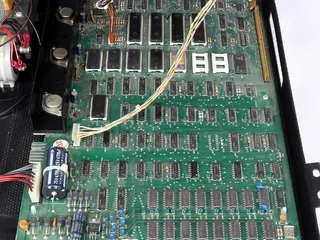

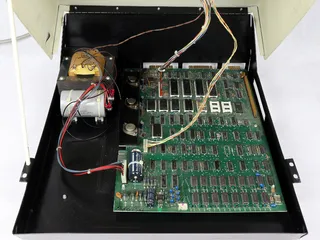

Die Hauptplatine sieht ohne die Erweiterungen dann so aus:
Kennt jemand diese Karten und hat eventuell Informationen dazu? Die sehen für mich irgendwie nicht gerade handgemacht aus...

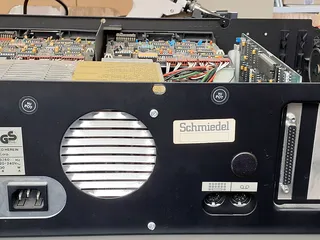

Diesen interessanten AIM-65-Eigenbau habe ich von einem Bekannten aus Österreich bekommen, leider ohne jegliche Dokumentation...
Es sind beschriftete Anschlüsse für Monitor, Drucker, Floppy und I/O vorhanden und einige unbeschriftete: eine 25-polige D-Buchse (vorne, für die Tastatur), eine IEEE-488-Buchse und eine 5-polige DIN-Buchse. Innen befinden sich 3 Erweiterungskarten, wovon eine mit CRT 2 und GES GmbH beschriftet ist, auf einer anderen steht EPROM / RAM drauf. Weiter zerlegt habe ich das gute Stück bisher noch nicht.
Display MoreHeute von einem Kollegen bekommen :
MfG
Cartouce
Hallo Norbert,
falls Du die Bernoullis nicht brauchst darfst Du sie gerne auf meinen Stapel legen...
Viele Grüße
Michael
Nach längerer Suche habe ich jetzt endlich einen Aktentaschenrechner ETR3 von Walther. Vermutlich war das einer der ersten batteriebetriebenen aus Deutschland aus dem Jahr 1972. Er hat 8 kleine Nixie-Röhren und einen großen Akkublock drin. Das Köfferchen dazu hat wohl der Erstbesitzer selbst gezimmert...

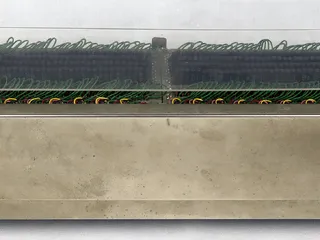

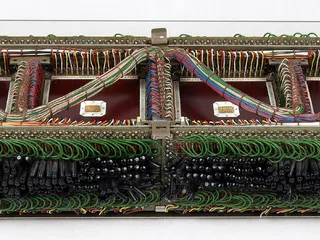

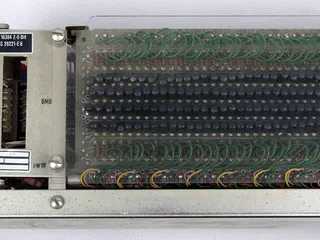

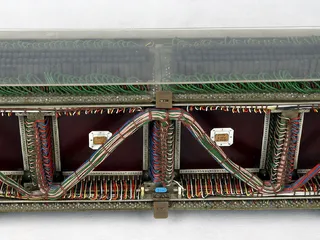

Mal wieder was vom Flohmarkt: Tischrechner Olympia RAE4/15 in Transistortechnik mit Magnetkernspeicher (8 x 8 x 6 = 384 Kerne) und 15 Nixie-Röhren von 1964. Das war der erste elektronische Tischrechner von Olympia mit einem stattlichen Gewicht von 12,8 kg...
Er ist aus 13 Leiterplatten mit etlichen Germanium-Transistoren usw. aufgebaut und noch etwas reparaturbedürftig...
Falls es Dir niemand abnimmt, lager es ein. Das wird irgendeinmal histerisch, wenn unsere aktuellen Rechner zu Oldies geworden sind.
Ist schon auf dem Postweg zu Antikythera ...
Hallo Erik,
vielen Dank, das Interface ist heute bei mir angekommen. Dianqi Gongchengshi hat wohl leider Recht, es konvertiert IEEE488 nach Centronics, d. h. ich kann damit einen Centronics-Drucker an (HP-)Messgeräte oder an ältere HP- und Commodore-Computer anschließen. Das kann ich vielleicht auch bald mal brauchen, für meinen HP-Plotter muss ich mir aber wohl eine andere Lösung basteln oder den Plotter gegen einen seriellen tauschen...
Viele Grüße
Michael
Nachtrag:
http://www.textfiles.com/programming/gpib.txt
http://www.vias.org/mikroelektronik/b2_03_ieee488.html
Bevor ich hier die gesamten Text der Fundstellen mit eigenen Worten wiedergebe, empfehle ich die Artikel selbst zu lesen und die Leitungen "DAV - datavalid" und "Data Strobe" miteinander zu vergleichen.
Hallo Bernd,
vielen Dank. Das schreit ja förmlich danach, mal als kleine Platine realisiert zu werden.
Dann eventuell noch einen ATmega nebst Treibern für eine serielle Schnittstelle dazu und fertig ist ein Parallel-/Seriell-Adapter nach HP-IB, oder? Mal schauen, wann ich dafür etwas Zeit erübrigen kann...
Viele Grüße
Michael
2. Die neuen Adapter sind nicht so billig. Also solltest Du die eher gebraucht kaufen.
Z.B: GPIB
Oder selber machen : http://www.dalton.ax/gpib/
ist vermutlich der Weg den ich gehen werde..
Vielen Dank. Entweder ich kaufe oder baue mir auch so einen Adapter oder ich nutze eins der beiden Tauschangebote, die ich über PN erhalten habe.

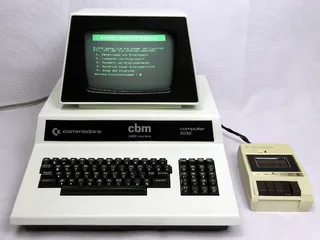

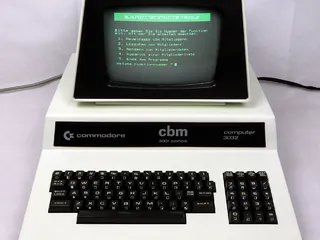

Diesen HP 7475A habe ich vom Flohmarkt und er plottet im Testmodus mit allen Stiften. Allerdings sind die so eingetrocknet, dass nur noch ganz wenig auf dem Papier zu sehen ist. Beim Kauf hatte ich übersehen, dass er einen HP-IB-Anschluss hat. Damit passt er leider nur zu meinem Commodore 3032, ich würde ihn aber auch gerne an andere Computer anschließen.
Möchte den eventuell jemand gegen einen seriellen tauschen oder kann man ihn irgendwie umbauen?
Hab auch noch einen Victor 18-1542 vom Flohmarkt so von ca. 1971 mit 6-Chip LSI-Chipsatz, Wurzelfunktion, 2 Speichern und einer 16-stelligen 9-Segment-Gasentladungsanzeige, wovon 2 Segmente nur zur mittigen Darstellung der 1 verwendet werden. Er berechnet auch die Wurzel 14-stellig extrem schnell, d. h. mit kaum sichtbarer Verzögerung. Im Büromaschinen-Lexikon von 1973 kostete dieses Modell noch 1.990 DM netto:
Den habe ich beim Kauf von mehreren Geräten mit dazu bekommen...
Was vom Flohmarkt: Tischrechner Canon Canola 1200 mit 12 Nixie-Röhren von 1969 mit 48 MSI-ICs, 3,5 kg Gewicht und einem damaligen Kaufpreis von über 3.000 DM.
Der Tischrechner ist soweit funktionsfähig; ein bisschen Arbeit muss ich aber noch reinstecken, da er sich auf der Schalterstellung für 2 Nachkommastellen etwas seltsam verhält...
Hui,
was für eine Schönheit, sind das nicht die, die mit dem Logarithmus multipliziern?
Dass die Wang mit dem Logarithmus multipliziert glaube ich nicht.
Die durchschnittlichen Ausführungszeiten für 13-stellige Berechnungen sprechen doch eher dagegen: Multiplikation: 3,8 ms, Division: 7,4 ms, Logarithmus: 23,2 ms...
Antikythera aus goettingen?
Ja, war wohl jahrelang nicht mehr in Betrieb und ich hatte etwas Arbeit damit...
Der sieht aber SUPER aus ... quasi wie neu ... klasse!
Na ja, eine Reinigung hat das System schon noch nötig, den Dreck sieht man auf dem Foto nicht so gut wie in natura...
Aber erst einmal wollte ich das System zum Laufen bekommen; demnächst wird es dann noch gereinigt und dokumentiert.

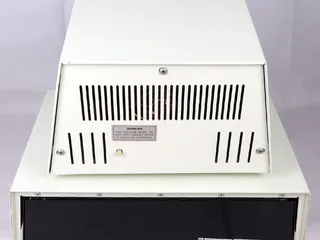

Ein weiteres Wang-System Baujahr 1974 ist bei mir eingetroffen und nach einigen Instandsetzungs- und Wartungsarbeiten auch seit heute wieder funktionsfähig:
Weitere Daten und Bilder demnächst in der Computerecke unter Wang Laboratories...
Viele Grüße
Michael
Da war ich bereits erwachsen, mit der Bundeswehr durch und hatte im Oktober angefangen Informatik zu studieren...
Der 1701 kam ja "offiziell" garnicht nach Deutschland... "zuviel Strahlung"... (keine Zulassung)
Hmm, das wundert mich etwas: Ende Dezember 1983 habe ich mir einen 1701 bei Radio Dräger in Stuttgart für stolze 828 DM gekauft...
Viele Grüße
Michael

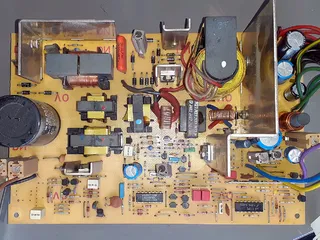

Endlich habe ich einen 1702 gefunden. Und für 25 Euro inkl. Frontklappe sogar erfreulich günstig.
Einen 1701 bzw. 1702 suche ich auch schon längere Zeit, wo findet man denn so einen für 25 Euro?
Viele Grüße
Michael
Ein Bekannter von mir hat leider vor einigen Jahren und ohne mich vorher zu fragen, alle seine alten Platten in den Steinbrecher der Baufirma, in der sein Bruder arbeitet, geworfen. Danach waren es nur noch schottergroße Stücke, was wohl reichen dürfte, oder könnte das auch noch jemand wieder zusammenpuzzlen? Nur schade um die schönen alten Platten.
MarNo84 solltest Du eventuell solange raus nehmen bis er sich nach seinem derzeitigen Umzug im neuen Zuhause eingewohnt hat...
Gibt es auch ein Plugin fürs Forum mit OpenStreetMaps-Karten? Die wären kostenlos...
71696 Möglingen bei Ludwigsburg - Antikythera - bis ca. 25 km (nur Stuttgart-Nord, also S-Stammheim, S-Zuffenhausen, S-Weilimdorf usw., nicht unbedingt S-City), Lagerung langfristig möglich
Dank vhauffmr und intensiver Instandsetzungs- und Wartungsarbeiten am Kassettenlaufwerk habe ich seit dem Treffen in Waiblingen endlich auch ein funktionierendes Wang-System Baujahr 1975:
Weitere Daten und Bilder demnächst in der Computerecke unter Wang Laboratories...
Viele Grüße
Michael
