Welcher ist gut zu bauen und biete das nötigste? 😬
Wenn du SMD löten kannst, sind die gut zu bauen. Das ist ein FPGA in TQFP drauf...
Micro-PET Serie!
-
-
FPGA in TQFP
DER wird für mich auch der erste seiner Art auf meinem Löt-Tisch!
Aber in der Theorie weiß ich wie's geht...
-
FPGA in TQFP
DER wird für mich auch der erste seiner Art auf meinem Löt-Tisch!
Aber in der Theorie weiß ich wie's geht...
Das ist bei mir ähnlich
-
FPGA in TQFP
DER wird für mich auch der erste seiner Art auf meinem Löt-Tisch!
Aber in der Theorie weiß ich wie's geht...
Das ist bei mir ähnlich
Ich "liebe" Retro-Computer, die ich im Zweifelsfall nicht mal selber reparieren kann.
Nö, das ist nichts für mich.
-

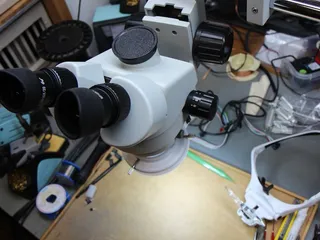

Ich habe ein neues Spielzeug zum SMD Löten. Damit macht es Spaß.
Das fummelige Zeug zu löten ist aber wirklich nichts für jeden ... -
ist das nicht der falsche Thread?
Anyway, mit dem Micro-PET hättest Du wahlweise den 3032, 4032 oder 8032
Das war von mir etwas unglücklich ausgedrückt, für nen richtigen PET habe ich keinen Platz. 🤓
Wenn alle einen vollwertigen Userport haben, kann ich ja jeden nehmen.
Welcher ist gut zu bauen und biete das nötigste? 😬
Wie gesagt nur als 24pol Flachbandkabel.
Und ohne das Video Signal, das macht mit VGA ja keinen Sinn mehr.
Alle sollten ähnlich schwer zu bauen sein. 144pin TQFP für den FPGA, gleicher Pinabstand aber kleiner für USB und die RTC. Die anderen SMD gehen noch so.
Der Micro-PET ist der mit dem wenigstens Aufwand - aber auch ohne Erweiterungsmöglichkeiten.
André
-
Ich habe ein neues Spielzeug zum SMD Löten. Damit macht es Spaß.
Das fummelige Zeug zu löten ist aber wirklich nichts für jeden ...Ich habe sowas in billig, weil ich dachte, damit könnte man sich ja mal an die SMD-Löterei heranwagen. Zumindest sieht man damit in meinem Alter, was man da überhaupt lötet. Aber ich habe noch so viele THT-Projekte in der Pipeline, dass ich alles mit SMD erstmal weit nach hinten geschoben habe. Also in diesem Leben möglicherweise nicht mehr.
-
Ich bin gerade dabei USB und SD Karte zu testen. Leider funktioniert beides nicht.
Die Verbindungen zwischen CPLD und MAX 3421 sind OK.
Ich habe den R2 Branch von Github gezogen und das CPLD mit top.jed aus CPLD/work programmiert.
Das ROM zeigt mir die Meldung mit dem experimentellem USB Support.
Habe ich irgendwas übersehen ? -
Ich bin gerade dabei USB und SD Karte zu testen. Leider funktioniert beides nicht.
Die Verbindungen zwischen CPLD und MAX 3421 sind OK.
Ich habe den R2 Branch von Github gezogen und das CPLD mit top.jed aus CPLD/work programmiert.
Das ROM zeigt mir die Meldung mit dem experimentellem USB Support.
Habe ich irgendwas übersehen ?Da Du von CPLD redest, geht ich davon aus dass Du mit einem Micro-PET 2.x Board unterwegs bist, und es um dieses Repository geht https://github.com/fachat/MicroPET ? Kannst Du die Version die auf dem Board drauf ist posten, und ebenso die git revision die Du nutzt?
Das ROM zeigt die Meldung egal ob es den USB chip detektiert oder nicht, da ist aktuell keine Abfrage weil ich nicht erwartet habe dass man das Board auch erstmal ohne betreibt...
Falls da was analysiert werden muss, hast Du ein Oszilloskop? Hast Du ggf. schon mal gemessen ob der USB-Chip direkt angesprochen wird (über die select line)?
Gruß,
André
-
Ich habe eine Board Version 2.1A.
Ich habe dies als Zip heruntergeladen: https://github.com/fachat/cbm_micropet/tree/r2
CPLD: https://github.com/fachat/cbm_mic…LD/work/Top.jed
ROM: https://github.com/fachat/cbm_micropet/blob/r2/ROM/spiimg
Die Files aus den Ordnern haben zumindest ohne USB funktioniert...
SPI_NESEL2 (gelb) geht auf Low und auf SPI_IN1 kommt irgendwas zurück.
Ich könnte auch einen Logicanalyzer anklemmen. -
Der Micro-Pet mag nur keine Cherry Tastatur. Eine Dell Tastatur funktioniert.
SD-Karten funktionieren immer noch nicht -
Der Micro-Pet mag nur keine Cherry Tastatur. Eine Dell Tastatur funktioniert.
SD-Karten funktionieren immer noch nichtKannst Du ein entsprechendes Ticket zur Cherry Tastatur im usb65 github aufmachen?
Der alte SD Karten Code ist ein wenig Picky was den Typ angeht. Im neuen Code gehen 512M bis 32G, in Deiner Version geht wohl eher nur 4GB.
Wenn es überhaupt schon im ROM ist. Zeigt das Boot Menü eine Meldung dazu? Es könnte sein dass der Code erst später reingekommen ist, ich habe das noch nicht gecheckt
André
-
OK, dann wird der Micro-Pet V2 wieder zerlegt.
Die neuen Platinen kommen nächste Woche. -
OK, dann wird der Micro-Pet V2 wieder zerlegt.
Die neuen Platinen kommen nächste Woche.Alternativ kannst Du den ja wirklich hier im Marktplatz anbieten...
Gruß
André
-
OK, dann wird der Micro-Pet V2 wieder zerlegt.
Die neuen Platinen kommen nächste Woche.Alternativ kannst Du den ja wirklich hier im Marktplatz anbieten...
Gruß
André
Wie gesagt - ich hätte Interesse...
-
Die neuen Platinen kommen nächste Woche.
Ja... Ja...
Das Zeug von Mouser ist gerade angekommen. Muss ich aber noch durchgucken...
-
Meine Bauteile sind auch angekommen. Platinen wurden heute verschickt.
-
In der aktuellen Mouser BOM vom Micro-PET stehen W65C22N.
Mouser hat auch nur noch 15 im Lager
In der Tat steht das auf der Liste für den Micro-PET. Nach erster Durchsicht der Spec sehe ich kein Issue den W65C22S zu nehmen. Aber richtig getestet habe ich das nicht, zumindest nicht mit PLCC.

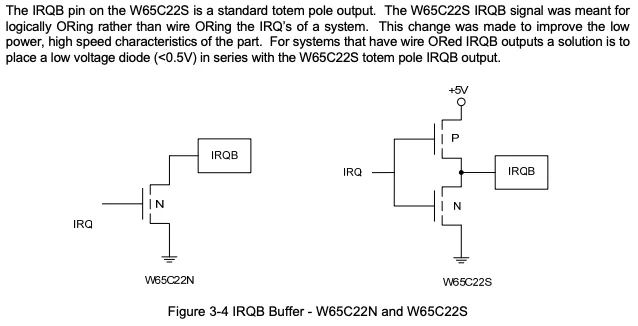

VORSICHT: Die W65c22s haben keinen Open Collector IRQ Ausgang!
Man muss eine Shotky Diode dahinter schalten - er ist also nicht direkt ein Ersatz.
-
Die Diode ist standardmäßig bereits in meinen Schaltplänen
-
Die Diode ist standardmäßig bereits in meinen Schaltplänen
Sehr weitsichtig!
Ich bin mal gespannt ob die 74abt den ansteuern können oder ob ich 74act buffer benötige...
-

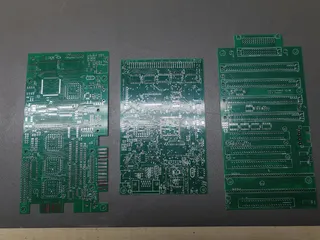

Platinen sind da
-

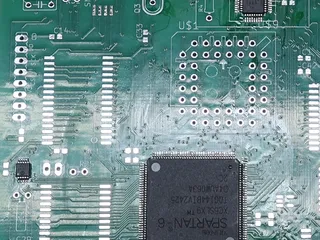

Ich sehe meinen Endgegner:
-
Die da sind aufwändiger:
-
Aber ja nicht Lupenbrillen-pflichtig. Einfach nur viele. Oder übersehe ich was.

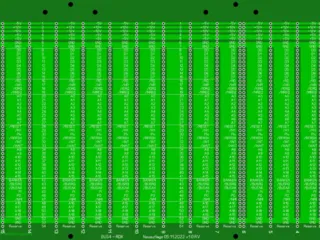

Außerdem bin ich mehrfach "NKC-BUS4-erprobt":
...und baue eh nur die linke Platine auf
-
Ich sehe meinen Endgegner:
Die kleinen sind schwieriger. Schau dir mal die Uhr an.
Aber ja nicht Lupenbrillen-pflichtig. Einfach nur viele. Oder übersehe ich was.
Außerdem bin ich mehrfach "NKC-BUS4-erprobt":
Warum habe ich sowas noch nicht ?
-
Die kleinen sind schwieriger. Schau dir mal die Uhr an.
Stimmt. Noch ein Endgegner!
Warum habe ich sowas noch nicht ?
Hat Creep gemalt. Vielleicht hat er noch welche...
-
-
Wie jetzt? 3 Endgegner?
Den einen hatte ich gar nicht auf der Rechnung. Habe aber gerade meine Mouser-Liste durchgesehen. Ist dabei. Alles gut.
2 oder 3... Da kommt es auch nicht mehr darauf an. Klappt einer klappen alle. Und sonst bettle ich bei trazom
-
Hat Creep gemalt. Vielleicht hat er noch welche...
Hach, schon 2 Jahre her. Und ich hab sie noch nicht bestückt... 😲
